Урок 1. Предмет та основні поняття інформатики

Інформатика - це комплексна, технічна наука, що систематизує прийоми створення, збереження, відтворення, обробки та передачі даних засобами обчислювальної техніки, а також принципи функціонування цих засобів та методи керування ними. Термін "інформатика" походить від французького слова Informatique і утворене з двох слів: інформація та автоматика. Запроваджено цей термін у Франції в середині 60-х років XX ст., коли розпочалося широке використання обчислювальної техніки. Тоді в англомовних країнах увійшов до вжитку термін "Computer Science" для позначення науки про перетворення інформації, що грунтується на використанні обчислювальної техніки. Тепер ці терміни є синонімами.

Поява інформатики зумовлена виникненням і поширенням нової технології збирання, оброблення і передачі інформації, пов'язаної з фіксацією даних на машинних носіях.

Предмет інформатики як науки складають:
  • апаратне забезпечення засобів обчислювальної техніки;
  • програмне забезпечення засобів обчислювальної техніки;
  • засоби взаємодії апаратного та програмного забезпечення;
  • засоби взаємодії людини з апаратними та програмними засобами.

Засоби взаємодії в інформатиці прийнято називати інтерфейсом. Тому засоби взаємодії апаратного та програмного забезпечення інколи називають також програмно-апаратним інтерфейсом, а засоби взаємодії людини з апаратними та програмними засобами - інтерфейсом користувача.

Основною задачею інформатики як науки є систематизація прийомів та методів роботи з апаратними та програмними засобами обчислювальної техніки. Мета систематизації полягає у тому, щоб виділити, впровадити та розвинути передові, найбільш ефективні технології автоматизації етапів роботи з даними, а також методично забезпечити нові технологічні дослідження.

Інформатика - практична наука. Її досягнення повинні проходити перевірку на практиці і прийматися в тих випадках, коли вони відповідають критерію підвищення ефективності. У складі основної задачі сьогодні можна виділити такі основними напрямками інформатики для практичного застосування : ь архітектура обчислювальних систем (прийоми та методи побудови систем, призначених для автоматичної обробки даних);

  • інтерфейси обчислювальних систем (прийоми та методи керування апаратним та програмним забезпеченням);
  • програмування (прийоми, методи та засоби розробки комплексних задач);
  • перетворення даних (прийоми та методи перетворення структур даних);
  • захист інформації (узагальнення прийомів, розробка методів і засобів захисту даних);
  • автоматизація (функціонування програмно-апаратних засобів без участі людини);
  • стандартизація (забезпечення сумісності між апаратними та програмними засобами, між форматами представлення даних, що відносяться до різних типів обчислювальних систем).

На всіх етапах технічного забезпечення інформаційних процесів для інформатики ключовим питанням є ефективність. Для апаратних засобів під ефективністю розуміють співвідношення продуктивності обладнання до його вартості. Для програмного забезпечення під ефективністю прийнято розуміти продуктивність користувачів, які з ним працюють. У програмуванні під ефективністю розуміють обсяг програмного коду, створеного програмістами за одиницю часу. В інформатиці все жорстко орієнтоване на ефективність. Питання як здійснити ту чи іншу операцію, для інформатики є важливим, але не основним. Основним є питання як здійснити дану операцію ефективно.

В межах інформатики, як технічної науки можна сформулювати поняття інформації, інформаційної системи та інформаційної технології.

Інформація - це сукупність відомостей (даних), які сприймають із навколишнього середовища (вхідна інформація), видають у навколишнє середовище (вихідна інформація) або зберігають всередині певної системи.

Інформація існує у вигляді документів, креслень, рисунків, текстів, звуковиз в світлових сигналів, електричних та нервових імпульсів тощо. Саме слово 'інформатика' походить від латинського information, що означає виклад, роз'яснення факту, події.

Найбільш важливими властивостями інформації є:
  • об'єктивність та суб'єктивність;
  • повнота;
  • достовірність;
  • адекватність;
  • доступність;
  • актуальність.

Дані є складовою частиною інформації, що являють собою зареєстровані сигнали. Під час інформаційного процесу дані перетворюються з одного виду в інший за допомогою методів. Обробка даних містить в собі множину різних операцій. Основними операціями є:

  • збір даних - накопичення інформації з метою забезпечення достатньої повноти для прийняття рішення;
  • формалізація даних - приведення даних, що надходять із різних джерел до однакової форми;
  • фільтрація даних - усунення зайвих даних, які не потрібні для прийняття рішень;
  • сортування даних - впорядкування даних за заданою ознакою з метою зручності використання;
  • архівація даних - збереження даних у зручній та доступній формі;
  • захист даних - комплекс дій, що скеровані на запобігання втрат, відтворення та модифікації даних;
  • транспортування даних - прийом та передача даних між віддаленими користувачами інформаційного процесу. Джерело даних прийнято називати сервером, а споживача - клієнтом;
  • перетворення даних - перетворення даних з однієї форми в іншу, або з однієї структури в іншу, або зміна типу носія.
Інформаційна система

В інформатиці поняття "система" найчастіше використовують стосовно набору технічних засобів і програм. Системою називають також апаратну частину комп'ютера. Доповнення поняття "система" словом "інформаційна" відображає мету її створення і функціонування.

Інформаційна система - взаємозв'язана сукупність засобів, методів і персоналу, використовувана для зберігання, оброблення та видачі інформації з метою вирішення конкретного завдання.

Сучасне розуміння інформаційної системи передбачає використання комп'ютера як основного технічного засобу обробки інформації. Комп'ютери, оснащені спеціалізованими програмними засобами, є технічної базою та інструментом інформаційної системи.

У роботі інформаційної системи можна виділити такі етапи:

  1. Зародження даних - формування первинних повідомлень, що фіксують результати певних операцій, властивості об'єктів і суб'єктів управління, параметри процесів, зміст нормативних та юридичних актів тощо.
  2. Накопичення і систематизація даних - організація такого їх розміщення, яке б забезпечувало б швидкий пошук і відбір потрібних відомостей, методичне оновлення даних, захист їх від спотворень, втрати, деформування цілісності та ін.
  3. Обробка даних - процеси, внаслідок яких на підставі раніше накопичених даних формуються нові види даних: узагалюючі, аналітичні, рекомендаційні, прогнозні. Похідні дані також можуть зазнавати подальшого оброблення, даючи відомості глибшої узагальненості і т.д.
  4. Відображення даних - подання їх у формі, придатній для сприйняття людиною. Передусім - це виведення на друк, тобто виготовлення документів на так званих твердих (паперових) носіях. Широко використовують побудову графічних ілюстративних матеріалів (графіків, діаграм) і формування звукових сигналів.

Повідомлення, що формуються на першому етапі, можуть бути звичайним паперовим документом, повідомленням у "машинному вигляді" або тим й іншим одночасно. В сучасних інформаційних системах повідомлення масового характеру здебільшого мають "машинний вигляд". Апаратура, що використовується при цьому, має назву засоби реєстрації первинної інформації.

Потреби другого і третього етапів задовольняються в сучасних інформаційних системах в основному засобами обчислювальної техніки. Засоби, що забезпечують доступність інформації для людини, тобто засоби відображення даних, є компонентами обчислювальної техніки.

Переважна більшість інформаційних систем працює в режимі діалогу з користувачем. Типові програмні компоненти інформаційних систем включають: діалогову підсистему введення-виведення, підсистему, яка реалізує логіку діалогу, підсистему прикладної логіки обробки даних, підсистему логіки управління даними. Для мережевих інформаційних систем важливим елементом є комунікаційний сервіс, який забезпечує взаємодію вузлів мережі при спільному вирішенні задачі. Значна частина функціональних можливостей інформаційних систем закладається в системному програмному забезпеченні: операційних системах, системних бібліотеках та конструкціях інструментальних засобів розробки. Крім програмної складової інформаційних систем важливу роль відіграє інформаційна складова, яка задає структуру, атрибутику та типи даних, а також тісно пов'язана з логікою управління даними.

Інформаційні технології

В широкому сенсі слово технологія - це спосіб освоєння людиною матеріального світу за допомогою соціально організованої діяльності, що включає три компоненти: інформаційну(наукові принципи та обгрунтування), матеріальну(знаряддя праці) та соціальну(фахівці, які мають професійні навики). Ця тріада становить сутність сучасного розуміння поняття технологія.

Поняття інформаційної технології з'явилося з виникненням інформаційного суспільства, основою соціальної динаміки в якому є не традиційні матеріальні, а інформаційні ресурси: знання, наука, організаційні чинники, інтелектуальні здібності, ініціатива, творчість і т.д. На жаль, це поняття є настільки загальним та всеохоплюючим, що до сих пір фахівці не прийшли до чіткого, формалізованого формулювання. На думку авторів, найбільш вдалим є визначення поняття інформаційної технології дане академіком Глушковим В.М., який трактував її як людино-машинну технологію збирання, обробки та передачі інформації, що грунтується на використанні обчислювальної техніки. Ця технологія швидко розвивається, охоплюючи всі види суспільної діяльності: виробництво, управління, науку, освіту, фінансово-банківські операції, медицину, побу та ін.

Кодування даних.

Для автоматизації роботи з даними, що відносяться до різних типів, важливо уніфікувати їх форму представлення. Для цього, як правило, використовується прийом кодування, тобто представлення даних одного типу через дані іншого типу. Звичайні людські мови можна розглядати як системи кодування ідей та понять для вираження думок за допомогою мовлення. Іншим прикладом загальновживаних систем кодування може бути азбука, як система кодування компонентів мови за допомогою графічних символів. Універсальні засоби кодування успішно втілюються в різноманітних галузях техніки, науки та культури - математичні вирази, телеграфна азбука, морська азбука, азбука для сліпих тощо. Своя система кодування існує й в інформатиці, і називається вона двійковим кодом. Грунтується вона на представленні даних послідовністю двох знаків: 0 та 1. Ці знаки називають двійковими цифрами або бітами (від скорочення англійських слів binary digit). Слід зауважити, що вся інформація, що зберігається та обробляється засобами обчислювальної техніки, незалежно від її типу (числа, текст, графіка, звук, відео), представлена у двійковому коді.

Одним бітом можна виразити два поняття: 0 або 1 (ні або так, хибне або істинне). Якщо кількість бітів збільшити до двох, то тоді можна вже закодувати чотири поняття : 00, 01, 10, 11. Трьома бітами кодують вісім понять: 000, 001, 010, 011, 100, 101, 110, 111. Збільшуючи на одиницю кількість розрядів в системі двійкового кодування, ми збільшуємо в два рази кількість значень, які можуть бути виражені в цій системі кодування, тобто кількість значень вираховується за формулою:

N = 2 m

де N - кількість незалежних значень, що кодуються, m - розрядність двійкового кодування.

Найменшою одиницею об'єму даних прийнято вважати байт - групу з 8 бітів. Байтом можна закодувати, наприклад, один символ текстової інформації. Наступним одиницями кодування є:

  • кілобайт (Кбайт): 1 Кбайт = 1010 байт = 1024 байт;
  • мегабайт (Мбайт): 1 Мбайт = 1010 Кбайт = 1024 Кбайт;
  • гігабайт (Гбайт): 1 Гбайт = 1010 Мбайт = 1024 Мбайт;
  • терабайт (Тбайт): 1 Тбайт = 1010 Гбайт = 1024 Гбайт.

Саме в таких одиницях вимірюється ємність даних в інформатиці.

Контрольні запитання
  1. Що вивчає наука інформатика?
  2. Що розуміють під інтерфейсом користувача?
  3. Що таке інформація? Якими властивостями вона володіє?
  4. З яких операцій складається процес обробки даних?
  5. Що таке інформаційна система?
  6. З яких етапів складається робота інформаційних систем?
  7. Який смисл вкладається в поняття 'інформаційна технологія'?
  8. Яка система кодування називається двійковим кодом?
  9. Що таке біт? Скільки потрібно бітів, щоб закодувати 512 різних незалежних значень?
  10. В яких одиницях вимірюється ємність інформації?
Урок 2. Системи числення

Сукупність прийомів та правил найменування й позначення чисел називається системою числення. Звичайною для нас і загальноприйнятою є позиційна десяткова система числення. Як умовні знаки для запису чисел вживаються цифри.

Система числення, в якій значення кожної цифри в довільному місці послідовності цифр, яка означає запис числа, не змінюється, називається непозиційною. Система числення, в якій значення кожної цифри залежить від місця в послідовності цифр у записі числа, називається позиційною.

Щоб визначити число, недостатньо знати тип і алфавіт системи числення. Для цього необхідно ще додати правила, які дають змогу за значеннями цифр встановити значення числа.

Найпростішим способом запису натурального числа є зображення його за допомогою відповідної кількості паличок або рисочок. Таким способом можна користуватися для невеликих чисел.

Наступним кроком було винайдення спеціальних символів (цифр). У непозиційній системі кожен знак у запису незалежно від місця означає одне й те саме число. Добре відомим прикладом непозиційної системи числення є римська система, в якій роль цифр відіграють букви алфавіту: І - один, V - п'ять, Х - десять, С - сто, Z - п'ятдесят, D -п'ятсот, М - тисяча. Наприклад, 324 = СССХХІV. У непозиційній системі числення незручно й складно виконувати арифметичні операції.

Позиційні системи числення

Загальноприйнятою в сучасному світі є десяткова позиційна система числення, яка з Індії через арабські країни прийшла в Європу. Основою цієї системи є число десять. Основою системи числення називається число, яке означає, у скільки разів одиниця наступного розрядку більше за одиницю попереднього.

Загальновживана форма запису числа є насправді не що інше, як скорочена форма запису розкладу за степенями основи системи числення, наприклад

Тут 10 є основою системи числення, а показник степеня - це номер позиції цифри в записі числа (нумерація ведеться зліва на право, починаючи з нуля). Арифметичні операції у цій системі виконують за правилами, запропонованими ще в середньовіччі. Наприклад, додаючи два багатозначних числа, застосовуємо правило додавання стовпчиком. При цьому все зводиться до додавання однозначних чисел, для яких необхідним є знання таблиці додавання.

Проблема вибору системи числення для подання чисел у пам'яті комп'ютера має велике практичне значення. В разі її вибору звичайно враховуються такі вимоги, як надійність подання чисел при використанні фізичних елементів, економічність (використання таких систем числення, в яких кількість елементів для подання чисел із деякого діапазону була б мінімальною). Для зображення цілих чисел від 1 до 999 у десятковій системі достатньо трьох розрядів, тобто трьох елементів. Оскільки кожен елемент може перебувати в десятьох станах, то загальна кількість станів - 30, у двійковій системі числення , необхідна кількість станів - 20 (індекс знизу зображення числа - основа системи числення). У такому розумінні є ще більш економічна позиційна система числення - трійкова. Так, для запису цілих чисел від 1 до у десятковій системі числення потрібно 90 станів, у двійковій - 60, у трійковій - 57. Але трійкова система числення не дістала поширення внаслідок труднощів фізичної реалізації.

Тому найпоширенішою для подання чисел у пам'яті комп'ютера є двійкова система числення. Для зображення чисел у цій системі необхідно дві цифри: 0 і 1, тобто достатньо двох стійких станів фізичних елементів. Ця система є близькою до оптимальної за економічністю, і крім того, таблички додавання й множення в цій системі елементарні:

Оскільки , то кожних три двійкових розряди зображення числа утворюють один вісімковий, а кожних чотири двійкових розряди - один шістнадцятковий. Тому для скорочення запису адрес та вмісту оперативної пам'яті комп'ютера використовують шістнадцяткову й вісімкову системи числення. Нижче в таблиці 1 наведені перших 16 натуральних чисел записаних в десятковій, двійковій, вісімковій та шістнадцятковій системах числення.

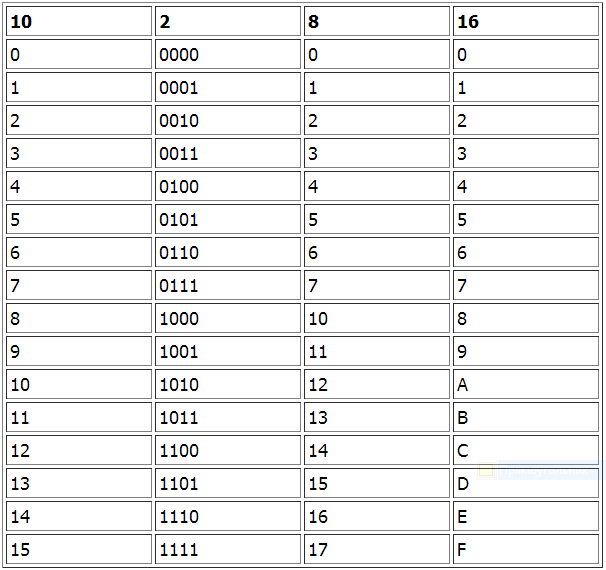

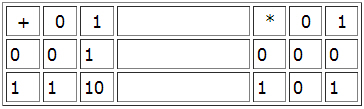

Таблиця 1

В процесі налагодження програм та в деяких інших ситуаціях у програмуванні актуальною є проблема переведення чисел з однієї позиційної системи числення в іншу. Якщо основа нової системи числення дорівнює деякому степеню старої системи числення, то алгоритм переводу дуже простий: потрібно згрупувати справа наліво розряди в кількості, що дорівнює показнику степеня і замінити цю групу розрядів відповідним символом нової системи числення. Цим алгоритмом зручно користуватися коли потрібно перевести число з двійкової системи числення у вісімкову або шістнадцяткову. Наприклад,

у двійковому відбувається за зворотнім правилом: один символ старої системи числення заміняється групою розрядів нової системи числення, в кількості рівній показнику степеня нової системи числення. Наприклад,

Як бачимо, якщо основа однієї системи числення дорівнює деякому степеню іншої, то перевід тривіальний. У протилежному випадкові користуються правилами переведення числа з однієї позиційної системи числення в іншу (найчастіше для переведення із двійкової, вісімкової та шістнадцяткової систем числення у десяткову, і навпаки).

Алгоритми переведення чисел з однієї позиційної системи числення в іншу

1. Для переведення чисел із системи числення з основою p в систему числення з основою q, використовуючи арифметику нової системи числення з основою q, потрібно записати коефіцієнти розкладу, основи степенів і показники степенів у системі з основою q і виконати всі дії в цій самій системі. Очевидно, що це правило зручне при переведенні до десяткової системи числення.

Наприклад:

з шістнадцяткової в десяткову:

з вісімкової в десяткову:

з двійкової в десяткову:

2. Для переведення чисел із системи числення з основою p в систему числення з основою q з використанням арифметики старої системи числення з основою p потрібно:

  • для переведення цілої частини:
    • послідовно число, записане в системі основою p ділити на основу нової системи числення, виділяючи остачі. Останні записані у зворотному порядку, будуть утворювати число в новій системі числення;
  • для переведення дробової частини:
    • послідовно дробову частину множити на основу нової системи числення, виділяючи цілі частини, які й будуть утворювати запис дробової частини числа в новій системі числення.

Цим самим правилом зручно користуватися в разі переведення з десяткової системи числення, тому що її арифметика для нас звичніша.

Приклади:

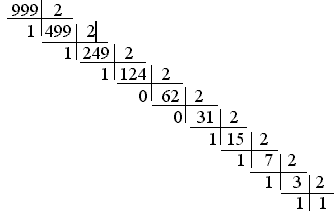

для цілої частини:

для дробової частини:

Контрольні запитання
  1. Що таке система числення?
  2. Які типи систем числення ви знаєте?
  3. Що таке основа позиційної системи числення?
  4. У чому полягає проблема вибору системи числення для подання чисел у пам'яті комп'ютера?
  5. Яка система числення використовується для подання чисел у пам'яті комп'ютера? Чому?
  6. Яким чином здійснюється перевід чисел, якщо основа нової системи числення дорівнює деякому степеню старої системи числення?
  7. За яким правилом переводяться числа з десяткової системи числення?
  8. За яким правилом переводяться числа в десяткову систему числення?
Урок 3. Архітектура обчислювальної системи. Класифікація комп'ютерів

Сукупність пристроїв, призначених для автоматичної або автоматизованої обробки інформації називають обчислювальною технікою. Конкретний набір, пов'язаних між собою пристроїв, називають обчислювальною системою. Центральним пристроєм більшості обчислювальних систем є електронна обчислювальна машина (ЕОМ) або комп'ютер.

Архітектура комп'ютера

Комп'ютер - це електронний пристрій, що виконує операції введення інформації, зберігання та оброблення її за певною програмою, виведення одержаних результатів у формі, придатній для сприйняття людиною. За кожну з названих операцій відповідають спеціальні блоки комп'ютера:

  • пристрій введення,
  • центральний процесор,
  • запам'ятовуючий пристрій,
  • пристрій виведення.

Всі ці блоки складаються з окремих дрібніших пристроїв. Зокрема в центральний процесор можуть входити арифметико-логічний пристрій (АЛП), внутрішній запам'ятовуючий пристрій у вигляді регістрів процесора та внутрішньої кеш-пам'яті, керуючий пристрій (КП). Пристрій введення, як правило, теж не є однією конструктивною одиницею. Оскільки види інформації, що вводиться, різноманітні, джерел може бути декілька. Це стосується і пристрою виведення.

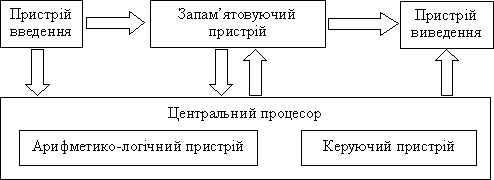

Схематично загальна структура комп'ютера зображена на рис.1.

Рис. 1. Загальна структура комп'ютера

Запам'ятовуючий пристрій - це блок ЕОМ, призначений для тимчасового (оперативна пам'ять) та тривалого (постійна пам'ять) зберігання програм, вхідних і результуючих даних та деяких проміжних результатів. Інформація в оперативній пам'яті зберігається тимчасово лише при включеному живленні, але оперативна пам'ять має більшу швидкодію. В постійній пам'яті дані можуть зберігатися навіть при вимкненому комп'ютері, проте швидкість обміну даними між постійною пам'яттю та центральним процесором, у переважній більшості випадків, значно менша.

Арифметико-логічний пристрій - це блок ЕОМ, в якому відбувається перетворення даних за командами програми: арифметичні дії над числами, перетворення кодів та ін.

Керуючий пристрій координує роботу всіх блоків комп'ютера. У певній послідовності він вибирає з оперативної пам'яті команду за командою. Кожна команда декодується, за потреби елементи даних з указаних в команді комірок оперативної пам'яті передаються в АЛП. АЛП настроюється на виконання дії, вказаної поточною командою (в цій дії можуть брати участь також пристрої введення-виведення); дається команда на виконання цієї дії. Цей процес буде продовжуватися доти, доки не виникне одна з наступних ситуацій: вичерпано вхідні дані, з одного з пристроїв надійшла команда на припинення роботи, вимкнено живлення комп'ютера.

Описаний принцип побудови ЕОМ носить назву архітектури фон Неймана - американського вченого угорського походження Джона фон Неймана, який її запропонував.

Сучасну архітектуру комп'ютера визначають також такі принципи:

  1. Принцип програмного керування. Забезпечує автоматизацію процесу обчислень на ЕОМ. Згідно з цим принципом, запропонованим англійським математиком Ч.Беббіджем у 1833 р., для розв'язання кожної задачі складається програма, що визначає послідовність дій комп'ютера. Ефективність програмного керування є високою тоді, коли задача розв'язується за тією самою програмою багато разів (хоч і за різних початкових даних).
  2. Принцип програми, що зберігається в пам'яті. Згідно з цим принципом, сформульованим Дж. фон Нейманом, команди програми подаються, як і дані, у вигляді чисел й обробляються так само, як і числа, а сама програма перед виконання завантажується в оперативну пам'ять. Це прискорює процес її виконання.
  3. Принцип довільного доступу до пам'яті. Згідно з цим принципом, елементи програм та даних можуть записуватися у довільне місце оперативної пам'яті. Довільне місце означає можливість звернутися до будь-якої заданої адреси (до конкретної ділянки пам'яті) без перегляду попередніх.

На підставі цих приниців можна стверджувати, що сучасний комп'ютер - технічний пристрій, який після введення в пам'ять початкових даних у вигляді цифрових кодів і програми їх обробки, вираженої також цифровими кодами, здатний автоматично здійснити обчислювальний процес, заданий програмою, і видати готові результати розв'язання задачі у формі придатній для сприйняття людиною.

Реальна структура комп'ютера значно складніша, ніж розглянута вище (її можна назвати логічної структурою). У сучасних комп'ютерах, зокрема персональних, все частіше здійснюється відхід від традиційної архітектури фон Неймана, зумовлений прагненням розробників та користувачів до підвищення якості та продуктивності комп'ютерів. Якість ЕОМ характеризується багатьма показниками. Це і набір команд, які комп'ютер здатний розуміти, і швидкість роботи (швидкодія) центрального процесора, кількість периферійних пристроїв введення-виведення, які можна приєднати до комп'ютера одночасно і т.д. Головним показником є швидкодія - кількість операцій, яку процесор здатний виконати за одиницю часу. На практиці корситувача більше цікавить продуктивність комп'ютера - показник його ефективної швидкодії, тобто здатності не просто швидко функціонувати, а швидко розв'язувати конкретні поставлені задачі.

Як результат, всі ці та інші фактори спричинили принципове і конструктивне вдосконалення елементної бази комп'ютерів, тобто створення нових, більш швидких, надійних і зручних у роботі процесорів, запам'ятовуючих пристроїв, пристроїв введення-виведення і т.д. Проте, слід усвідомлювати, що швидкість роботи елементів неможливо збільшувати безмежно (існують сучасні технологічні обмеження та обмеження, зумовлені фізичними законами). Тому розробники комп'ютерної техніки шукають вирішення цієї проблеми вдосконаленням архітекутри ЕОМ.

Так, з'явилися комп'ютери з багатопроцесорною архітектурою, в яких кілька процесорів працюють одночасно, а це означає, що продуктивність такого комп'ютера дорівнює сумі продуктивностей процесорів. У потужних комп'ютерах, призначених для складних інженерних розрахунків і систем автоматизованого проектування (САПР), часто встановлюють два або чотири процесори. У надпотужних ЕОМ (такі машини можуть, наприклад, моделювати ядерні реакції в режимі реального часу, передбачати погоду в глобальному масштабі) кількість процесорів досягає кількох десятків.

Швидкість роботи комп'ютера істотно залежить від швидкодії оперативної пам'яті. Тому постійно ведуться пошуки елементів для оперативної пам'яті, які потребували б якомога менше часу на операції читання-запису. Але разом із швидкодією зростає вартість елементів пам'яті, тому нарощення швидкодійної оперативної пам'яті потрібної ємності не завжди прийнятна економічно.

Проблема вирішується побудовою багаторівневої пам'яті. Оперативна пам'ять складається з двох-трьох частин: основна частина великої ємності будується на відносно повільних (більш дешевих) елементах, а додаткова (так звана кеш-пам'ять) складається зі швидкодійних елементів. Дані, до яких процесор звертається найчастіше містяться в кеш-пам'яті, а більший обсяг оперативної інформації зберігається в основній пам'яті.

Раніше роботою пристроїв введення-виведення керував центральний процесор, що займало в нього чимало часу. Архітектура сучасних комп'ютерів передбачає наявність каналів прямого доступу до оперативної пам'яті для обміну даними з пристроями введення-виведення без участі центрального процесора, а також передачу більшості функцій керування периферійними пристроями спеціалізованим процесорам, що розвантажує центральний процесор і підвищує його продуктивність.

Методи класифікації комп'ютерів.

Номенклатура видів комп'ютерів на сьогодні величезна: машини розрізняються за призначенням, потужністю, розмірами, елементною базою і т.д. Тому класифікують ЕОМ за різними ознаками. Слід зауважити, що будь-яка класифікація є певною мірою умовна, оскільки розвиток комп'ютерної науки і техніки настільки стрімкий, що, наприклад, сьогоднішня мікро-ЕОМ не поступається за потужністю міні-ЕОМ п'ятирічної давності і навіть суперкомп'ютерам віддаленішого минулого. Крім того, зарахування комп'ютерів до певного класу досить умовне як через нечіткість розмежування груп, так і в наслідок впровадження в практику замовного складання комп'юерів, коли номенклатуру вузлів і конкретні моделі їх адаптують до вимог замовника. Розглянемо найбільш поширені критерії класифікації комп'ютерів.

Класифікація за призначенням
  • великі електронно-обчислювальні машини (ЕОМ);
  • міні ЕОМ;
  • мікро ЕОМ;
  • персональні комп'ютери.
Великі ЕОМ (Main Frame)

Застосовують для обслуговування великих галузей народного господарства. Вони характеризуються 64-розрядними паралельно працюючими процесорами (кількість яких досягає до 100), інтегральною швидкодією до десятків мільярдів операцій за секунду, багатокористувацьким режимом роботи. Домінуюче положення у випуску комп'ютерів такого класу займає фірма IBM (США). Найбільш відомими моделями супер-ЕОМ є: IBM 360, IBM 370, IBM ES/9000, Cray 3, Cray 4, VAX-100, Hitachi, Fujitsu VP2000.

На базі великих ЕОМ створюють обчислювальний центр, що містить декілька відділів або груп (структура якого зображена на рис. 2). Штат обслуговування - десятки людей.

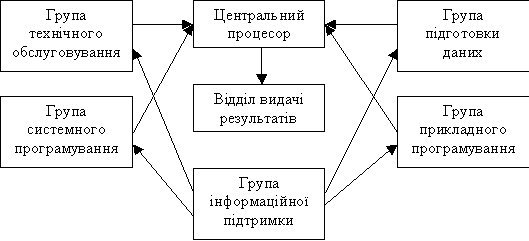

Рис.2. Структура обчислювального центру на базі великої ЕОМ

Центральний процесор - основний блок ЕОМ, у якому відбувається обробка даних і обчислення результатів. Уявляє собою декілька системних блоків в окремій кімнаті, де підтримується постійна температура та вологість повітря.

Група системного програмування - займається розробкою, відлагодженням і втіленням програмного забезпечення, потрібного для функціонування обчислювальної системи. Системні програми забезпечують взаємодію програм з обладнанням, тобто програмно-апаратний інтерфейс обчислювальної системи.

Група прикладного програмування - займається створенням програм для виконання конкретних дій з даними, тобто забезпечення користувацького інтерфейсу обчислювальної системи.

Група підготовки даних - займається підготовкою даних, які будуть опрацьовані на прикладних програмах, створених прикладними програмістами. Зокрема, це набір тексту, сканування зображень, заповнення баз даних.

Група технічного забезпечення - займається технічним обслуговуванням всієї обчислювальної системи, ремонтом та відлагодженням апаратури, під'єднанням нових пристроїв.

Група інформаційного забезпечення - забезпечує технічною інформацією всі підрозділи обчислювального центру, створює і зберігає архіви розроблених програм (бібліотеки програм) та накопичених даних (банки даних).

Відділ видачі даних - отримує дані від центрального процесора і перетворює їх у форму, зручну для замовника (роздрук).

Великим ЕОМ притаманна висока вартість обладнання та обслуговування, тому робота організована у неперервний цикл.

Міні ЕОМ

Подібна до великих ЕОМ, але менших розмірів. Використовують у великих підприємствах, наукових закладах і установах. Часто використовують для керування виробничими процесами. Характеризуються мультипроцесорною архітектурою, підключенням до 200 терміналів, дисковими запам'ятовуючими пристроями, що нарощуються до сотень гігабайт, розгалуженою периферією. Для організації роботи з мініЕОМ, потрібен обчислювальний центр, але менший ніж для великих ЕОМ.

МікроЕОМ

Доступні багатьом установам. Для обслуговування достатньо обчислювальної лабораторії у складі декількох чоловік, з наявністю прикладних програмістів. Необхідні системні програми купуються разом з мікроЕОМ, розробку прикладних програм замовляють у великих обчислювальних центрах або спеціалізованих організаціях.

Програмісти обчислювальної лабораторії займаються втіленням придбаного або замовленого програмного забезпечення, виконують його налаштування і узгоджують його роботу з іншими програмами та пристроями комп'ютера. Можуть вносити зміни в окремі фрагменти програмного та системного забезпечення.

Персональні комп'ютери

Бурхливий розвиток набули в останні 20 років. Персональний комп'ютер (ПК) призначений для обслуговування одного робочого місця і спроможний задовольнити потреби малих підприємств та окремих осіб. З появою Інтернету популярність зросла значно вище, оскільки за допомогою персонального комп'ютера можна користуватись науковою, довідковою, учбовою та розважальною інформацією.

Персональні комп'ютери умовно можна поділити на професійні та побутові, але в зв'язку із здешевленням апаратної частини, межі між нами розмиваються. З 1999 року задіяний міжнародний сертифікаційний стандарт - специфікація РС99:

  • масовий персональний комп'ютер (Consumer PC)
  • діловий персональний комп'ютер (Office PC)
  • портативний персональний комп'ютер (Mobile PC)
  • робоча станція (WorkStation)
  • розважальний персональний комп'ютер (Entertaiment PC)

Більшість персональних комп'ютерів на ринку підпадають до категорії масових ПК. Ділові ПК - мають мінімум засобів відтворення графіки та звуку. Портативні ПК відрізняються наявністю засобів з'єднання віддаленого доступу (комп'ютерний зв'язок). Робочі станції - збільшені вимоги до пристроїв збереження даних. Розважальні ПК - основний акцент до засобів відтворення графіки та звуку.

Класифікація по рівню спеціалізації
  • універсальні;
  • спеціалізовані.

На базі універсальних ПК можна створити будь-яку конфігурацію для роботи з графікою, текстом, музикою, відео тощо. Спеціалізовані ПК створені для рішення конкретних задач, зокрема, бортові комп'ютери у літаках та автомобілях. Спеціалізовані мініЕОМ для роботи з графікою (кіно- відеофільми, реклама) називаються графічними станціями. Спеціалізовані комп'ютери, що об'єднують комп'ютери у єдину мережу, називаються файловими серверами. Комп'ютери, що забезпечують передачу інформації через Інтернет, називаються мережними серверами.

Класифікація за розміром
  • настільні (desktop);
  • портативні (notebook);
  • кишенькові (palmtop).

Найбільш поширеними є настільні ПК, які дають змогу легко змінювати конфігурацію. Портативні зручні для користування, мають засоби комп'ютерного зв'язку. Кишенькові моделі можна назвати 'інтелектуальними' записниками, дозволяють зберігати оперативні дані і отримувати швидкий доступ.

Класифікація за сумісністю

Існує безліч видів і типів комп'ютерів, що збираються з деталей, які виготовлені різними виробниками. Важливим є сумісність забезпечення комп'ютера:

  • апаратна сумісність (платформа IBM PC та Apple Macintosh)
  • сумісність на рівні операційної системи;
  • програмна сумісність;
  • сумісність на рівні даних.
Контрольні запитання.
  1. Що таке архітектура комп'ютера? Загальна структура комп'ютера?
  2. Принципи сучасної архітектури комп'ютера?
  3. Методи класифікації комп'ютерів? Класифікація за призначенням?
  4. Великі ЕОМ (Main Frame)? Структура обчислювального центру на базі великої ЕОМ?
  5. Міні ЕОМ? МікроЕОМ?
  6. Персональні комп'ютери? Класифікація за міжнародним сертифікаційним стандартом?
  7. Класифікація по рівню спеціалізації? Класифікація за розміром? Класифікація за сумісністю?
Урок 4. Персональний комп'ютер: системна плата

Комп'ютер - це універсальна технічна система, спроможна чітко виконувати визначену послідовність операцій певної програми. Персональним комп'ютером (ПК) може користуватись одна людина без допомоги обслуговуючого персоналу. Взаємодія з користувачем відбувається через багато середовищ, від алфавітно-цифрового або графічного діалогу за допомогою дисплея, клавіатури та мишки до пристроїв віртуальної реальності.

Конфігурацію ПК можна змінювати в міру необхідності. Але, існує поняття базової конфігурації, яку можна вважати типовою:

  • системний блок;
  • монітор;
  • клавіатура;
  • мишка.

Комп'ютери випускаються і у портативному варіанті (laptop або notebook виконання). В цьому випадку, системний блок, монітор та клавіатура містяться в одному корпусі: системний блок прихований під клавіатурою, а монітор вбудований у кришку.

Системний блок - основна складова, в середині якої містяться найважливіші компоненти. Пристрої, що знаходяться в середині системного блока називають внутрішніми, а пристрої, що під'єднуються ззовні називають зовнішніми. Зовнішні додаткові пристрої, що призначені для вводу та виводу інформації називаються також периферійними. За зовнішнім виглядом, системні блоки відрізняються формою корпуса, який може бути горизонтального (desktop) або вертикального (tower) виконання. Корпуси вертикального виконання можуть мати різні розміри: повнорозмірний (BigTower), середньорозмірний (MidiTower), малорозмірний (MiniTower). Корпуси горизонтального виконання є двох форматів: вузький (Full-AT) та надто вузький (Baby-AT). Корпуси персональних комп'ютерів мають різні конструкторські особливості та додаткові елементи (елементи блокування несанкціонованого доступу, засоби контролю внутрішньої температури, шторки від пилу).

Корпуси поставляються разом із блоком живлення. Потужність блоку живлення є одним із параметрів корпусу. Для масових моделей достатньою є потужність 200-250 Вт.

Основними вузлами системного блоку є:
  • електричні плати, що керують роботою комп'ютера (мікропроцесор, оперативна пам'ять, контролери пристроїв тощо);
  • накопичувач на жорсткому диску (вінчестер), призначений для читання або запису інформації;
  • накопичувачі (дисководи) для гнучких магнітних дисків (дискет).
Основною платою ПК є материнська плата (MotherBoard). На ній розташовані:
  • процесор - основна мікросхема, що виконує математичні та логічні операції;
  • чіпсет (мікропроцесорний комплект) - набір мікросхем, що керують роботою внутрішніх пристроїв ПК і визначають основні функціональні можливості материнської плати;
  • шини - набір провідників, по яких відбувається обмін сигналами між внутрішніми пристроями комп'ютера;
  • оперативний запам'ятовуючий пристрій (ОЗП) - набір мікросхем, що призначені для тимчасового зберігання даних, поки включений комп'ютер;
  • постійний запам'ятовуючий пристрій (ПЗП) - мікросхема, призначена для довготривалого зберігання даних, навіть при вимкненому комп'ютері;
  • роз'єми для під'єднання додаткових пристроїв (слоти).
Процесор

Процесор - головна мікросхема комп'ютера, його "мозок". Він дозволяє виконувати програмний код, що знаходиться у пам'яті і керує роботою всіх пристроїв комп'ютера. Швидкість його роботи визначає швидкодію комп'ютера. Конструктивно, процесор - це кристал кремнію дуже маленьких розмірів. Процесор має спеціальні комірки, які називаються регістрами. Саме в цих регістрах містяться команди, які виконуються процесором, а також дані, якими оперують ці команди. Робота процесора полягає у вибиранні з пам'яті у певній послідовності команд та даних і виконанні їх. На цьому і базується виконання програм. У ПК обов'язково має бути присутній центральний процесор (Central Rpocessing Unit - CPU), який виконує всі основні операції. Часто ПК оснащений додатковими сопроцесорами, орієнтованими на ефективне виконання специфічних функцій, такими як, математичний сопроцесор для обробки числових даних у форматі з плаваючою точкою, графічний сопроцесор для обробки графічних зображень, сопроцесор введення/виведення для виконання операції взаємодії з периферійними пристроями.

Основними параметрами процесорів є:
  • тактова частота,
  • розрядність,
  • робоча напруга,
  • коефіцієнт внутрішнього домноження тактової частоти,
  • розмір кеш пам'яті.

Тактова частота визначає кількість елементарних операцій (тактів), що виконуються процесором за одиницю часу. Тактова частота сучасних процесорів вимірюється у МГц (1 Гц відповідає виконанню однієї операції за одну секунду, 1 МГц=106 Гц). Чим більша тактова частота, тим більше команд може виконати процесор, і тим більша його продуктивність. Перші процесори, що використовувалися в ПК працювали на частоті 4,77 МГц, а сьогодні робочі частоти найсучасніших процесорів досягли позначки в 2 ГГц (1 ГГц = 103 МГц).

Розрядність процесора показує, скільки біт даних він може прийняти і обробити в свої регістрах за один такт. Розрядність процесора визначається розрядністю командної шини, тобто кількістю провідників у шині, по якій передаються команди. Сучасні процесори сімейства Intel є 32-розрядними.

Робоча напруга процесора забезпечується материнською платою, тому різним маркам процесорів відповідають різні материнські плати. Зараз робоча напруга процесорів не перевищує 3 В. Пониження робочої напруги дозволяє зменшити розміри процесорів, а також зменшити тепловиділення в процесорі, що дозволяє збільшити його продуктивність без загрози перегріву.

Коефіцієнт внутрішнього домноження тактової частоти - це коефіцієнт, на який слід помножити тактову частоту материнської плати, для досягнення частоти процесора. Тактові сигнали процесор отримує з материнської плати, яка з чисто фізичних причин не може працювати на таких високих частотах, як процесор. На сьогодні тактова частота материнських плат складає 100-133 МГц. Для отримання більш високих частот у процесорі відбувається внутрішнє домноження на коефіцієнт 4, 4.5, 5 і більше.

Кеш-пам'ять. Обмін даними всередині процесора відбувається набагато швидше ніж обмін даними між процесором і оперативною пам'яттю. Тому, для того щоб зменшити кількість звертань до оперативної пам'яті, всередині процесора створюють так звану надоперативну або кеш-пам'ять. Коли процесору потрібні дані, він спочатку звертається до кеш-пам'яті, і тільки якщо там потрібні дані відсутні, відбувається звертання до оперативної пам'яті. Чим більший розмір кеш-пам'яті, тим більша ймовірність, що необхідні дані знаходяться там. Тому високопродуктивні процесори оснащуються підвищеними обсягами кеш-пам'яті. Розрізняють кеш-пам'ять першого рівня (виконується на одному кристалі з процесором і має об'єм порядку декілька десятків Кбайт), другого рівня (виконується на окремому кристалі, але в межах процесора, з об'ємом в сто і більше Кбайт) та третього рівня (виконується на окремих швидкодійних мікросхемах із розташуванням на материнській платі і має обсяг один і більше Мбайт).

У процесі роботи процесор обробляє дані, що знаходяться в його регістрах, оперативній пам'яті та зовнішніх портах процесора. Частина даних інтерпретується як власне дані, частина даних - як адресні дані, а частина - як команди. Сукупність різноманітних команд, які може виконати процесор над даними, утворює так звану систему команд процесора. Чим більший набір команд процесора, тим складніша його архітектура, тим довший запис команд у байтах і тим довша середня тривалість виконання команд.

Так, процесори Intel, які використовуються в IBM-сумісних ПК, нараховують більше тисячі команд і відносяться до так званих процесорів із розширеною системою команд - CISC-процесорів (CISC - Complex Instruction Set Computing). На противагу CISC-процесорам розроблено процесори архітектури RISC із скороченою системою команд (RISC - Reduced Instruction Set Computing). При такій архітектурі кількість команд набагато менша, і кожна команда виконується швидше. Таким чином, програми, що складаються з простих команд виконуються набагато швидше на RISC-процесорах.

Зворотна сторона скороченої системи команд полягає в тому, що складні операції доводиться емулювати далеко не завжди ефективною послідовністю простіших команд. Тому CISC-процесори використовуються в універсальних комп'ютерних системах, а RISC-процесори - у спеціалізованих. Для ПК платформи IBM PC домінуючими є CISC-процесори фірми Intel, хоча останнім часом компанія AMD виготовляє процесори сімейства AMD-K6, які мають гібридну архітектуру (внутрішнє ядро цих процесорів виконане по RISC-архітектурі, а зовнішня структура - по архітектурі CISC).

В комп'ютерах IBM PC використовують процесори, розроблені фірмою Intel, або сумісні з ними процесори інших фірм, що відносяться до так званого сімейства x86. Родоначальником цього сімейства був 16-розрядний процесор Intel 8086. В подальшому випускалися процесори Intel 80286, Intel 80386, Intel 80486 із модифікаціями, різні моделі Intel Pentium, Pentium MMX, Pentium Pro, Pentium II, Celeron, Pentium III. Найновішою моделлю фірми Intel є процесор Pentium IV. Серед інших фірм-виробників процесорів слід відзначити AMD із моделями AMD-K6, Athlon, Duron та Cyrix.

Шини

З іншими пристроями, і в першу чергу з оперативною пам'яттю, процесор зв'язаний групами провідників, які називаються шинами. Основних шин три:

  • шина даних,
  • адресна шина,
  • командна шина.

Адресна шина. Дані, що передаються по цій шині трактуються як адреси комірок оперативної пам'яті. Саме з цієї шини процесор зчитує адреси команд, які необхідно виконати, а також дані, із якими оперують команди. У сучасних процесорах адресна шина 32-розрядна, тобто вона складається з 32 паралельних провідників.

Шина даних. По цій шині відбувається копіювання даних з оперативної пам'яті в регістри процесора і навпаки. У ПК на базі процесорів Intel Pentium шина даних 64-розрядна. Це означає, що за один такт на обробку поступає відразу 8 байт даних.

Командна шина. По цій шині з оперативної пам'яті поступають команди, які виконуються процесором. Команди представлені у вигляді байтів. Прості команди вкладаються в один байт, але є й такі команди, для яких потрібно два, три і більше байтів. Більшість сучасних процесорів мають 32-розрядну командну шину, хоча існують 64-розрядні процесори з командною шиною.

Шини на материнській платі використовуються не тільки для зв'язку з процесором. Усі інші внутрішні пристрої материнської плати, а також пристрої, що підключаються до неї, взаємодіють між собою за допомогою шин. Від архітектури цих елементів багато в чому залежить продуктивність ПК у цілому.

Розглянемо коротко основні шинні інтерфейси материнських плат.

ISA (Industry Standard Architecture). Дозволяє зв'язати між собою всі пристрої системного блоку, а також забезпечує просте підключення нових пристроїв через стандартні слоти. Пропускна здатність складає до 5,5 Мбайт/с. У сучасних комп'ютерах може використовуватися лише для під'єднання зовнішніх пристроїв, що не вимагають більшої пропускної здатності (звукові карти, модеми і т.д.).

EISA (Extended ISA). Розширення стандарту ISA. Пропускна здатність зросла до 32 Мбайт/с. Як і стандарт ISA, цей стандарт вважається таким, що вичерпав свої можливості (у майбутньому випуск плат, що підтримують ці інтерфейси припиниться).

VLB (VESA Local Bus). Інтерфейс локальної шини стандарту VESA. Локальна шина з'єднує процесор з оперативною пам'яттю в обхід основної шини. Вона працює на більшій частоті, ніж основна шина, що дозволяє збільшити швидкість передавання даних. Пізніше в локальну шину "врізали" інтерфейс для підключення відеоадаптера, який також вимагає підвищеної пропускної здатності, що і призвело до появи стандарту VLB. Пропускна здатність - до 130 Мбайт/с, робоча тактова частота - 50 МГц (але вона залежить від кількості пристроїв, під'єднаних до шини, що є головним недоліком інтерфейсу VLB).

PCI (Peripherial Component Interconnect). Стандарт підключення зовнішніх пристроїв, введений в ПК на базі процесора Pentium. За своєю суттю, це також інтерфейс локальної шини з роз'ємами для під'єднання зовнішніх компонентів. Даний інтерфейс підтримує частоту шини до 66 МГц і забезпечує швидкодію до 264 Мбайт/с незалежно від кількості під'єднаних пристроїв. Важливим нововведенням цього стандарту була підтримка механізму plug-and-play, суть якого полягає в тому, що після фізичного підключення зовнішнього пристрою до роз'єму шини PCI відбувається автоматичне конфігурування цього пристрою.

FSB (Front Side Bus). Починаючи з процесора Pentium Pro для зв'язку з оперативною пам'яттю використовується спеціальна шина FSB. Ця шина працює на частоті 100-133 МГц і має пропускну здатність до 800 Мбайт/с. Частота шини FSB є основним параметром, саме вона вказується в специфікації материнської плати. За шиною PCI залишилася лише функція підключення нових зовнішніх пристроїв.

AGP (Advanced Graphic Port). Спеціальний шинний інтерфейс для підключення відеоадаптерів. Розроблений у зв'язку з тим, що параметри шини PCI не відповідають вимогам відеоадаптерів на швидкодію. Частота цієї шини - 33 або 66 МГц, пропускна здатність до 1066 Мбайт/с.

USB (Universal Serial Bus). Стандарт універсальної послідовної шини визначає новий спосіб взаємодії комп'ютера з периферійним обладнанням. Він дозволяє підключати до 256 різних пристроїв із послідовним інтерфейсом, причому пристрої можуть під'єднуватися ланцюжком. Продуктивність шини USB відносно невелика і складає 1,55 Мбіт/с. Серед переваг цього стандарту слід відзначити можливість підключати і відключати пристрої в "гарячому режимі" (тобто без перезавантаження комп'ютера), а також можливість об'єднання декількох комп'ютерів у просту мережу без використання спеціального апаратного та програмного забезпе-чення.

Внутрішня пам'ять

Під внутрішньою пам'яттю розуміють всі види запам'ятовуючих пристроїв, що розташовані на материнській платі. До них відносяться:

  • оперативна пам'ять,
  • постійна пам'ять,
  • енергонезалежна пам'ять.
Оперативна пам'ять RAM (Random Access Memory).

Пам'ять RAM - це масив кристалічних комірок, що здатні зберігати дані. Вона використовується для оперативного обміну інформацією (командами та даними) між процесором, зовнішньою пам'яттю та периферійними системами. З неї процесор бере програми та дані для обробки, до неї записуються отримані результати. Назва "оперативна" походить від того, що вона працює дуже швидко і процесору не потрібно чекати при зчитуванні даних з пам'яті або запису. Однак, дані зберігаються лише тимчасово при включеному комп'ютері, інакше вони зникають.

За фізичним принципом дії розрізняють динамічну пам'ять DRAM і статичну пам'ять SRAM. Комірки динамічної пам'яті можна представити у вигляді мікроконденсаторів, здатних накопичувати електричний заряд. Недоліки пам'яті DRAM: повільніше відбувається запис і читання даних, потребує постійної підзарядки. Переваги: простота реалізації і низька вартість. Комірки статичної пам'яті можна представити як електронні мікроелементи - тригери, що складаються з транзисторів. У тригері зберігається не заряд, а стан (включений/виключений). Переваги пам'яті SRAM: значно більша швидкодія. Недоліки: технологічно складніший процес виготовлення, і відповідно, більша вартість. Мікросхеми динамічної пам'яті використовуються як основна оперативна пам'ять, а мікросхеми статичної - для кеш-пам'яті.

Кожна комірка пам'яті має свою адресу, яка виражається числом. В сучасних ПК на базі процесорів Intel Pentuim використовується 32-розрядна адресація. Це означає, що всього незалежних адрес є 232, тобто можливий адресний простір складає 4,3 Гбайт. Однак, це ще не означає, що саме стільки оперативної пам'яті має бути в системі. Граничний розмір обсягу пам'яті визначається чіпсетом материнської плати і зазвичай складає декілька сот мегабайт.

Оперативна пам'ять у комп'ютері розміщена на стандартних панельках, що звуться модулями. Модулі оперативної пам'яті вставляють у відповідні роз'єми на материнській платі. Конструктивно модулі пам'яті мають два виконання - однорядні (SIMM - модулі) та дворядні (DIMM - модулі). На комп'ютерах з процесорами Pentium однорядні модулі можна застосовувати лише парами (кількість роз'ємів для їх встановлення на материнській платі завжди парне). DIMM - модулі можна встановлювати по одному. Комбінувати на одній платі різні модулі не можна. Основними характеристиками модулів оперативної пам'яті є:об'єм пам'яті та час доступу. SIMM- модулі є об'ємом 4, 8, 16, 32 мегабайти; DIMM - модулі - 16, 32, 64, 128, 256 Мбайт. Час доступу показує, скільки часу необхідно для звертання до комірок пам'яті, чим менше, тим краще. Вимірюється у наносекундах. SIMM - модулі - 50-70 нс, DIMM - модулі - 7-10 нс.

Постійна пам'ять ROM (Read Only Memory)

В момент включення комп'ютера в його оперативній пам'яті відсутні будь-які дані, оскільки оперативна пам'ять не може зберігати дані при вимкненому комп'ютері. Але процесору необхідні команди, в тому числі і відразу після включення. Тому процесор звертається за спеціальною стартовою адресою, яка йому завжди відома, за своєю першою командою. Ця адреса вказує на пам'ять, яку прийнято називати постійною пам'яттю ROM або постійним запам'ятовуючим пристроєм (ПЗП). Мікросхема ПЗП здатна тривалий час зберігати інформацію, навіть при вимкненому комп'ютері. Кажуть, що програми, які знаходяться в ПЗП, "зашиті" у ній - вони записуються туди на етапі виготовлення мікросхеми. Комплект програм, що знаходиться в ПЗП утворює базову систему введення/виведення BIOS (Basic Input Output System). Основне призначення цих програм полягає в тому, щоб перевірити склад та працездатність системи та забезпечити взаємодію з клавіатурою, монітором, жорсткими та гнучкими дисками.

Енергонезалежна пам'ять CMOS

Робота таких стандартних пристроїв, як клавіатура, може обслуговуватися програмами BIOS, але такими засобами неможливо забезпечити роботу з усіма можливими пристроями (у зв'язку з їх величезною різноманітністю та наявністю великої кількості різних параметрів). Але для своєї роботи програми BIOS вимагають всю інформацію про поточну конфігурацію системи. З очевидних причин цю інформацію не можна зберігати ні в оперативній пам'яті, ні в постійній.

Спеціально для цих цілей на материнській платі є мікросхема енергонезалежної пам'яті, яка по технології виготовлення називається CMOS. Від оперативної пам'яті вона відрізняється тим, що її вміст не зникає при вимкненні комп'ютера, а від постійної пам'яті вона відрізняється тим, що дані можна заносити туди і змінювати самостійно, у відповідності з тим, яке обладнання входить до складу системи. Мікросхема пам'яті CMOS постійно живиться від невеликої батарейки, що розташована на материнській платі. У цій пам'яті зберігаються дані про гнучкі та жорсткі диски, процесори і т.д. Той факт, що комп'ютер чітко відслідковує дату і час, також пов'язаний з тим, що ця інформація постійно зберігається (і обновлюється) у пам'яті CMOS. Таким чином, програми BIOS зчитують дані про склад комп'ютерної системи з мікросхеми CMOS, після чого вони можуть здійснювати звертання до жорсткого диска та інших пристроїв.

Контрольні запитання.
  1. Що таке материнська плата? Які компоненти персонального комп'ютера на ній розташовані?
  2. В чому полягає виконання програм центральним процесором?
  3. Які основні параметри процесора? Що характеризує тактова частота і в яких одиницях вона вимірюється?
  4. Що таке кеш-пам'ять? Які є рівні кеш-пам'яті?
  5. Для чого призначені шини? Які є типи шин?
  6. Які шинні інтерфейси материнської плати ви знаєте?
  7. Чим відрізняється оперативна пам'ять від постійної пам'яті?
  8. Що таке RISC-процесори? В чому полягає їх відмінність від CISC-процесорів?
  9. В якій пам'яті зберігаються програми BIOS?
  10. Яка інформація зберігається в енергонезалежній пам'яті?
  11. Які ви знаєте типи оперативної пам'яті? Яка між ними різниця?
Урок 5. Персональний комп'ютер: зовнішня пам'ять

Зовнішня пам'ять - це пам'ять, що реалізована у вигляді зовнішніх, відносно материнської плати, пристроїв із різними принципами збереження інформації і типами носія, призначених для довготривалого зберігання інформації. Зокрема, в зовнішній пам'яті зберігається все програмне забезпечення комп'ютера. Пристрої зовнішньої пам'яті можуть розміщуватись як в системному блоці комп'ютера так і в окремих корпусах. Фізично зовнішня пам'ять реалізована у вигляді накопичувачів. Накопичувачі - це запам'ятовуючі пристрої, призначені для тривалого (що не залежить від електроживлення) зберігання великих обсягів інформації. Ємність накопичувачів в сотні разів перевищує ємність оперативної пам'яті або взагалі необмежена, якщо мова йде про накопичувачі зі змінними носіями.

Накопичувач можна розглядати як сукупність носія та відповідного приводу. Розрізняють накопичувачі зі змінними і постійними носіями. Привід - це поєднання механізму читання-запису з відповідними електронними схемами керування. Його конструкція визначається принципом дії та виглядом носія. Носій - це фізичне середовище зберігання інформації, на зовнішній вигляд може бути дисковим або стрічковим. За принципом запам'ятовування розрізняють магнітні, оптичні та магнітооптичні носії. Стрічкові носії можуть бути лише магнітними, у дискових носіях використовують магнітні, магнітооптичні та оптичні методи запису-зчитування інформації.

Найбільш поширеними є накопичувачі на магнітних дисках, які поділяються на накопичувачі на жорстких магнітних дисках (НЖМД) та накопичувачі на гнучких магнітних дисках (НГМД), та накопичувачі на оптичних дисках, такі як накопичувачі CD-ROM, CD-R, CD-RW та DVD-ROM.

Накопичувачі на жорстких магнітних дисках (НЖМД)

НЖМД - це основний пристрій для довготривалого збереження великих об'ємів даних та програм. Інші назви: жорсткий диск, вінчестер, HDD (Hard Disk Drive). Ззовні, вінчестер являє собою плоску герметично закриту коробку, всередині якої знаходяться на спільній осі декілька жорстких алюмінієвих або скляних пластинок круглої форми. Поверхня кожного з дисків покрита тонким феромагнітним шаром (речовини, що реагує на зовнішнє магнітне поле), власне на ньому зберігаються записані дані. При цьому запис проводиться на обидві поверхні кожної пластини (крім крайніх) за допомогою блоку спеціальних магнітних головок. Кожна головка знаходиться над робочою поверхнею диска на відстані 0,5-0,13 мкм. Пакет дисків обертається безперервно і з великою частотою (4500-10000 об/хв), тому механічний контакт головок і дисків недопустимий.

Запис даних у жорсткому диску здійснюється наступним чином. При зміні сили струму, що проходить через головку, відбувається зміна напруженості динамічного магнітного поля в щілині між поверхнею та головкою, що приводить до зміни стаціонарного магнітного поля феромагнітних частин покриття диску. Операція зчитування відбувається у зворотному порядку. Намагнічені частинки феромагнітного покриття спричиняють електрорушійну силу самоіндукції магнітної головки. Електромагнітні сигнали, що виникають при цьому, підсилюються й передаються на обробку.

Роботою вінчестера керує спеціальний апаратно-логічний пристрій - контролер жорсткого диска. В минулому це була окрема дочірня плата, яку під'єднували через слоти до материнської плати. У сучасних комп'ютерах функції контролера жорсткого диска виконують спеціальні мікросхеми, розташовані в чіпсеті.

У накопичувачі може бути до десятьох дисків. Їх поверхня розбивається на кола, що називаються доріжками (track). Кожна доріжка має свій номер. Доріжки з однаковими номерами, що розташовані одна над одною на різних дисках утворюють циліндр. Доріжки на диску розбиті на сектори (нумерація починається з одиниці). Сектор займає 571 байт: 512 відведено для запису потрібної інформації, решта під заголовок (префікс), що визначає початок і номер секції та закінчення (суфікс), де записана контрольна сума, потрібна для перевірки цілісності збережених даних. Сектори й доріжки утворюються під час форматування диска. Форматування виконує користувач за допомогою спеціальних програм. Ніяка інформація не може бути записана на неформатований диск. Жорсткий диск може бути розбитий на логічні диски. Це зручно, оскільки наявність декількох логічних дисків спрощує структуризацію даних, що зберігаються на жорсткому диску.

Існує величезна кількість різноманітних моделей жорстких дисків багатьох фірм, таких як Seagate, Maxtor, Quantum, Fujitsu і т.д. Щоб забезпечити сумісність вінчестерів, розроблено стандарти на їх характеристики, які визначають номенклатуру з'єднувальних провідників, їх розміщення в перехідних роз'ємах, електричні параметри сигналів. Найпоширенішими нині є стандарти інтерфейсів IDE (Integrated Drive Electronics) або ATA та більш продуктивні EIDE (Enhanced IDE) і SCSI (Small Computer System Interface). Саме характеристики цих інтерфейсів, за допомогою яких вінчестери зв'язані з материнською платою, у значній мірі визначають продуктивність сучасних жорстких дисків. Серед інших параметрів, що впливають на швидкодію HDD слід відзначити такі:

  • швидкість обертання дисків - в наш час випускаються накопичувачі EIDE із частотою обертання 4500-7200 об/хв, і накопичувачі SCSI - 7500-10000 об/хв;
  • ємність кеш-пам'яті - у всіх сучасних дискових накопичувачах встановлюється кеш-буфер, який дає змогу прискорити обмін даними; чим більша його ємність, тим вища ймовірність того, що в кеш-пам'яті буде необхідна інформація, якої не треба прочитувати з диску (цей процес у тисячі разів повільніший); ємність кеш-буфера в різних пристроях може змінюватися в межах від 64 Кбайт до 2Мбайт;
  • середній час доступу - це час (у мілісекундах), на протязі якого блок головок зміщуються з одного циліндра на інший. Залежить від конструкції приводу головок і складає приблизно 10-13 мілісекунд;
  • час затримки - це час від моменту позиціювання блоку головок на потрібний циліндр до позиціювання конкретної головки на конкретний сектор, іншими словами, це час пошуку потрібного сектора;
  • швидкість обміну - визначає об'єми даних, які можуть бути передані з накопичувача до мікропроцесора та в зворотному напрямку за певні проміжки часу. Максимальне значення цього параметра дорівнює пропускній здатності дискового інтерфейсу і залежить від того, який режим використовується PIO або DMA; в режимі PIO обмін даними між диском і контролером відбувається за безпосередньої участі центрального процесора, чим більший номер режиму PIO, тим вища швидкість обміну; робота в режимі DMA (Direct Memory Access) дозволяє передавати дані безпосередньо в оперативну пам'ять без участі процесора; швидкість передавання даних у сучасних жорстких дисках коливається в діапазоні 30-60 Мбайт/с.
Накопичувачі на гнучких магнітних дисках (НГМД)

НГМД або дисковод вмонтований у системний блок. Гнучкі носії для НГМД випускають у вигляді дискет (інша назва флопі-диск). Власне носій - це плоский диск зі спеціальної, достатньо міцної плівки, покритий феромагнітним шаром і поміщений у захисний конверт із рухомою засувкою у верхній частині. Дискети використовуються, в основному, для оперативного перенесення невеликих об'ємів інформації з одного комп'ютера на інший. Дані, записані на дискеті можна захистити від стирання чи перезапису. Для цього потрібно пересунути маленьку захисну засувку в нижній частині дискети таким чином, щоб утворилося відкрите віконце. Для того, щоб дозволити запис цю засувку слід перемістити назад і закрити віконце.

Лицьова панель дисководу виведена на передню панель системного блоку, на якій розташовані кишенька, закрита шторкою, куди вставляють дискету, кнопка для виймання дискети та лампочка-індикатор. Дискета вставляється у дисковод верхньою засувкою вперед, її потрібно вставити у кишеню накопичувача і плавно просунути вперед до звуку щиглика. Правильний напрямок вставляння дискети помічено стрілкою на пластиковому корпусі. Щоб вийняти дискету з накопичувача, потрібно натиснути на його кнопку. Світловий індикатор на дисководі показує, що пристрій зайнятий (якщо лампочка світиться, виймати дискету не рекомендується). На відміну від жорсткого диска, диск у НГМД приводиться в обертання тільки за командою на читання або запис, в інший час він перебуває у спокої. Головка читання-запису під час роботи механічно контактує з поверхнею дискети, що призводить до швидкого зношування дискет.

Як і у випадку жорсткого диску, поверхня гнучкого диску розбивається на доріжки, які у свою чергу розбиваються на сектори. Сектори й доріжки утворюються під час форматування дискети. Зараз дискети поставляються відформатованими.

Основними параметрами дискети є технологічний розмір (у дюймах), щільність запису та повна ємність. За розмірами розрізняють 3,5-дюймові дискети та 5,25-дюймові дискети (зараз вже не використовуються). Щільність запису може бути простою SD (Single Density), подвійною DD (Double Density) та високою HD (High Density). Стандартна ємність 3,5-дюймової дискети - 1,44 Мбайт, можливим є використання дискет ємністю 720 Кбайт. На теперішній час стандартом є дискети розміром 3,5 дюйма, високої щільності HD, що мають ємність 1,44 Мбайта.

Під час користування дискетою слід дотримуватися таких правил:
  • не торкатись робочої поверхні дискети;
  • не вигинати дискету;
  • не знімати металічну засувку, забруднена дискета може пошкодити голівки ;
  • зберігати дискети подалі від джерела магнітних полів;
  • перед використанням перевірити дискету на наявність вірусів за допомогою антивірусної програми.
Накопичувачі на оптичних дисках
Накопичувач CD-ROM

Починаючи з 1995 року в базову конфі-гурацію персонального комп'ютера замість дисководів на 5,25 дюймів почали включати дисковод CD-ROM. Абревіатура CD-ROM (Compact Disk Read Only Memory) перекладається як постійний запам'ятовуючий пристрій на основі компакт-дисків. Принцип дії цього пристрою полягає у зчитуванні цифрових даних за допомогою лазерного променя, що відбивається від поверхні диска. В якості носія інформації використовується звичайний компакт-диск CD. Цифровий запис на компакт-диск відрізняється від запису на магнітні диски високою щільністю, тому стандартний CD має ємність порядку 650-700 Мбайт. Такі великі об'єми характерні для мультимедійної інформації (графіка, музика, відео), тому дисководи CD-ROM відносяться до апаратних засобів мультимедіа. Крім мультимедійних видань (електронні книги, енциклопедії, музикальні альбоми, відеофільми, комп'ютерні ігри) на компакт-дисках розповсюджується також різноманітне системне та прикладне програмне забезпечення великих обсягів (операційні систе-ми, офісні пакети, системи програмування і т.д.)

Компакт-диски виготовляють із прозорого пластику діаметром 120 мм і товщиною 1,2 мм. На пластикову поверхню напилюється шар алюмінію або золота. В умовах масового виробництва запис інформації на диск відбувається шляхом витиснення на поверхні доріжки, у вигляді ряду заглиблень. Такий підхід забезпечує двійковий запис інформації. Заглиблення (pit - піт), поверхня (land - ленд). Логічний нуль може бути представлений як пітом, так і лендом. Логічна одиниця кодується переходом між пітом та лендом. Від центру до краю компакт-диску нанесена єдина доріжка у вигляді спіралі шириною 4 мкм із кроком 1,4 мкм. Поверхня диска розбита на три ділянки. Початкова (Lead-In) розташована в центрі диска і зчитується першою. В ній записано вміст диска, таблиця адрес всіх записів, мітка диска й інша службова інформація. Середня ділянка містить основну інформацію і займає більшу частину диска. Кінцева ділянка (Lead-Out) містить мітку кінця диску. Для штампування існує спеціальна матриця-прототип (мастер-диск) майбутнього диска, яка витискує доріжки на поверхні. Після штампування, на поверхню диска наносять захисну плівку з прозорого лаку.

Накопичувач CD-ROM містить:

  • електродвигун, що обертає диск;
  • оптичну систему, яка складається з лазерного випромінювача, оптичних лінз та датчиків і призначена для зчитування інформації з поверхні диска;
  • мікропроцесор, що керує механікою привода, оптичною системою і декодує прочитану інформацію у двійковий код.

Компакт-диск розкручується електродвигуном. На поверхні диска за допомогою приводу оптичної системи фокусується промінь із лазерного випромінювача. Промінь відбивається від поверхні диска і скрізь призму подається на датчик. Світловий потік перетворюється в електричний сигнал, який поступає у мікропроцесор, де він аналізується й перетворюється у двійковий код.

Основними характеристиками CD-ROM є:
  • швидкість передачі даних - вимірюється в кратних долях швидкості програвача аудіо компакт-дисків (150 Кбайт/сек) і характеризує максимальну швидкість з якою накопичувач пересилає дані в оперативну пам'ять комп'ютера, наприклад, 2-швидкісний CD-ROM (2x CD-ROM) буде зчитувати дані зі швидкістю 300 Кбайт/сек., 50-швидкісний (50x) - 7500 Кбайт/сек.;
  • час доступу - час, потрібний для пошуку інформації на диску, вимірюється у мілісекундах.

Основний недолік стандартних CD-ROM - неможливість записування даних, але існують пристрої однократного записування CD-R та багаторазового записування CD-RW.

Накопичувач CD-R (CD-Recordable)

Зовні схожі на накопичувачі CD-ROM і сумісні з ними за розмірами диска та форматами запису. Дають змогу виконати одноразовий запис і необмежену кількість зчитувань. Запис даних здійснюється за допомогою спеціального програмного забезпечення. Швидкість запису сучасних накопичувачів CD-R складає 4х-8х.

Накопичувач CD-RW (CD-ReWritable)

Використовуються для багаторазового запису даних, причому можна як просто дописати нову ін-формацію на вільний простір, так і повністю перезаписати диск новою інформацією (попередні дані знищуються). Як і у випадку з накопичувачами CD-R, для запису даних необхідно встановити в системі спеціальні програми, причому формат запису сумісний зі звичайним CD-ROM. Швидкість запису сучасних накопичувачів CD-RW складає 2х-4х.

Накопичувач DVD (Digital Video Disk)

Пристрій для читання цифрових відеозаписів. Зовні DVD-диск схожий на звичайний CD-ROM (діаметр - 120 мм, товщина 1,2 мм), однак відрізняється від нього тим, що на одній стороні DVD-диску може бути записано до 4,7 Гбайт, а на обох - до 9,4 Гбайт. У разі використання двошарової схеми запису на одному його боці можна розмістити вже до 8,5 Гбайт інформації, відповідно на обох боках - близько 17 Гбайт. DVD-диски допускають також перезапис інформації.

Найважливішим чинником, що стримує широке застосування накопичувачів CD-R, CD-RW та DVD, є висока вартість як їх самих, так і змінних носіїв.

Контрольні запитання.
  1. Що таке зовнішня пам'ять? Які різновиди зовнішньої пам'яті ви знаєте?
  2. Що таке жорсткий диск? Для чого він призначений? Яку ємність мають сучасні вінчестери?
  3. Яким чином здійснюються операції читання і запису в НЖМД?
  4. В чому полягає операція форматування магнітних дисків?
  5. Які є типи стандартних дискових інтерфейсів?
  6. Які параметри впливають на швидкодію вінчестера? Яким чином?
  7. Що таке флопі-диск? Що спільного та відмінного між ним та жорстким диском?
  8. Яких правил слід дотримуватися під час користування дискетою?
  9. Які ви знаєте різновиди накопичувачів на оптичних дисках? Чим вони різняться між собою?
  10. Яким чином відбувається зчитування інформації з компакт-дисків?
  11. В чому вимірюється швидкість передачі даних в накопичувачах на оптичних носіях?
Урок 6. Персональний комп'ютер: стандартні пристрої введення-виведення

Процес взаємодії користувача з персональним комп'ютером (ПК) неодмінно включає процедури введення вхідних даних та отримання результатів обробки ПК цих даних. Тому обов'язковою частиною типової конфігурації ПК є різноманітні пристрої введення-виведення, серед яких можна виділити стандартні пристрої, без яких сучасний процес діалогу взагалі неможливий, та периферійні, тобто додаткові. До стандартних пристроїв введення-виведення відносяться монітор, клавіатура та маніпулятор "миша".

Монітор

У перших комп'ютерах моніторів не було. Користувачі мали набір світлодіодів, що блимали і роздрук результатів на принтері. З розвитком комп'ютерної техніки з'явились монітори і зараз вони є необхідною частиною базової конфігурації персонального комп'ютера.

Монітор (дисплей) - це стандартний пристрій виведення, призначений для візуального відображення текстових та графічних даних. В залежності від принципу дії, монітори поділяються на:

  • монітори з електронно-променевою трубкою;
  • дисплеї на рідких кристалах.
Монітор з електронно-променевою трубкою

Є подібним до телевізора. Електронно-променева трубка являє собою електронно-вакуумний пристрій у вигляді скляної колби, в горловині якої знаходиться електронна трубка, на дні - екран із шаром люмінофора. При нагріванні, електронна пушка випромінює потік електронів, які з високою швидкістю рухаються до екрана. Потік електронів (електронний промінь) проходить скрізь фокусуючу та нахиляючу котушку, що скеровують його у певну точку люмінофорного покриття екрану. Під дією електронів, люмінофор випромінює світло, яке бачить користувач. Люмінофор характеризується часом випромінювання післядії електронного потоку. Електронний промінь рухається досить швидко, розкреслюючи екран рядками зліва направо та зверху вниз. Під час розгортки, тобто пересування по екрану, промінь впливає на ті елементарні ділянки люмінофорного покриття, де має з'явитись зображення. Інтенсивність променя постійно змінюється, що обумовлює випромінювання відповідних ділянок екрана. Оскільки, випромінювання зникає дуже швидко, електронний промінь повинен неперервно пробігати по екрану, відновлюючи його.

Час випромінювання та частота поновлення зображення мають відповідати один одному. Переважно, частота вертикальної розгортки дорівнює 70-85 Гц, тобто зображення на екрані поновлюється 70-85 разів у секунду. Зниження частоти відновлення обумовлює блимання зображення, що втомлює очі. Відповідно, підвищення частоти оновлення приводить до розмивання або подвоєння контурів зображення. Монітори можуть мати як фіксовану частоту розгортки, так і різні частоти у деякому діапазоні.

Існує два режими розгортки: Interlaced (черезрядкова) та Non Interlaced (порядкова). Переважно, використовують порядкову розгортку. Промінь сканує екран порядково зверху вниз, формуючи зображення за один прохід. У режимі черезрядкової розгортки, промінь сканує екран зверху вниз, але за два проходи: спочатку непарні рядки, потім парні. Прохід при черезрядковій розгортці займає вдвічі менше часу, ніж формування повного кадру в режимі порядкової розгортки. Тому час для оновлення для двох режимів однаковий.

Екрани для моніторів з електронно-променевою трубкою є випуклі та плоскі. Стандартний монітор - випуклий. В деяких моделях використовують технологію Trinitron, в якій поверхня екрана має невелику кривину по горизонталі, по вертикалі екран абсолютно плоский. На такому екрані спостерігається менше бліків і покращена якість зображення. Єдиним недоліком можна вважати високу ціну.

Дисплеї на рідких кристалах (Liquid Crystal Display - LCD)

У дисплеях на рідких кристалах безбліковий плоский екран і низька потужність споживання електричної енергії (5 Вт, у порівнянні монітор з електронно-променевою трубкою споживає 100 Вт).

Існує три види дисплеїв на рідких кристалах:

  • монохромний з пасивною матрицею;
  • кольоровий з пасивною матрицею;
  • кольоровий з активною матрицею.

У дисплеях на рідких кристалах поляризаційний фільтр створює дві різні світлові хвилі. Світлова хвиля проходить скрізь рідкокристалічну комірку. Кожен колір має свою комірку. Рідкі кристали являють собою молекули, що можуть перетікати як рідина. Ця речовина пропускає світло, але під дією електричного заряду, молекули змінюють свою орієнтацію.

У дисплеях на рідких кристалах із пасивною матрицею кожною коміркою керує електричний заряд (напруга), який передається скрізь транзисторну схему у відповідності з розташуванням комірок у рядках і стовпцях матриці екрана. Комірка реагує на імпульс напруги, що надходить.

У дисплеях з активною матрицею кожна комірка керується окремим транзисторним ключем. Це забезпечує вищу яскравість зображення ніж у дисплеях із пасивною матрицею, оскільки кожна комірка знаходиться під дією постійного, а не імпульсного електричного поля. Відповідно, активна матриця споживає більше енергії. Крім того, наявність окремого транзисторного ключа для кожної комірки ускладнює виробництво, що у свою чергу збільшує їх ціну.

Монохромні та кольорові монітори

По набору відтінків кольорів, що відображаються, монітори поділяються на кольорові та чорно-білі (монохромні). Монохромні монітори дешевше, але не підходять для роботи з операційною системою Windows. У кольорових моніторах використовують складніші методи формування зображення. У монохромних електронно-променевих трубках існує одна електронна пушка, у кольорових - три. Екран монохромної електронно-променевої трубки покритий люмінофором одного кольору (з жовтим, білим або зеленим випромінюванням). Екран кольорової електронно-променевої трубки складається з люмінофорних тріад (із червоним, зеленим та синім випромінюванням). Комбінації трьох кольорів надає безліч вихідних відтінків.

Основні параметри моніторів

З точки зору користувача, основними характеристиками монітора є розмір по діагоналі, роздільна здатність, частота регенерації (обновлення) та клас захисту.

  • Розмір монітора. Екран монітора вимірюється по діагоналі у дюймах. Розміри коливаються від 9 дюймів (23 см) до 42 дюймів (106 см). Чим більший екран, тим дорожчий монітор. Найпоширеними є розміри 14, 15, 17, 19 та 21 дюйми. Монітори великого розміру краще використовувати для настільних видавничих систем та графічних робіт, в яких потрібно бачити всі деталі зображення. Оптимальними для масового використання є 15- та 17-дюймові монітори.
  • Роздільна здатність. У графічному режимі роботи зображення на екрані монітора складається з точок (пікселів). Кількість точок по горизонталі та вертикалі, які монітор здатний відтворити чітко й роздільно називається його роздільною здатністю. Вираз "роздільна здатність 800х600" означає, що монітор може виводити 600 горизонтальних рядків по 800 точок у кожному. Стандартними є такі режими роздільної здатності: 640х480, 800х600, 1024х768, 1152х864. Ця властивість монітора визначається розміром точки (зерна) екрана. Розмір зерна екрана сучасних моніторів не перевищує 0,28 мм. Чим більша роздільна здатність, тим краща якість зображення. Якість зображення також пов'язана з розміром екрана. Так, для задовільної якості зображення в режимі 800х600 на 15-дюймовому моніторі можна обмежитися розміром зерна 0,28 мм, для 14-дюймового монітора з тим самим розміром зерна в тому самому відеорежимі якість дрібних деталей зображення буде трохи гірша.
  • Частота регенерації. Цей параметр також називається частотою кадрової розгортки. Він показує скільки разів за секунду монітор може повністю обновити зображення на екрані. Частота регенерації вимірюється в герцах (Гц). Чим більша частота, тим менша втома очей і тим довше часу можна працювати неперервно. Сьогодні мінімально допустимою вважається частота в 75 Гц, нормальною - 85 Гц, комфортною - 100 Гц і більше. Цей параметр залежить також від характеристик відеоадаптера.

Клас захисту монітора визначається стандартом, якому відповідає монітор із точки зору вимог техніки безпеки. Зараз загальноприйнятими вважаються міжнародні стандарти TCO-92, TCO-95 і ТСО-99, які обмежують рівні електромагнітного випромінювання, ергонометричні та екологічні норми, межами, безпечними для здоров'я людини.

Відеоадаптер

Роботою монітора керує спеціальна плата, яка називається відеоадаптером (відеокартою). Разом із монітором відеокарта створює відеопідсистему персонального комп'ютера. У перших комп'ютерах відеокарти не було. В оперативній пам'яті існувала екранна ділянка пам'яті, в яку процесор заносив дані про зображення. Контролер екрана зчитував дані про яскравість окремих точок екрана з комірок пам'яті і керував розгорткою горизонтального променя електронної пушки монітора.

При переході від монохромних моніторів до кольорових і із збільшенням роздільної здатності екрана, ділянки відеопам'яті стало недостатньо для збереження графічних даних, а процесор не встигав обробляти зображення. Всі операції, що пов'язані з керуванням екрану були відокремлені в окремий блок - відеоадаптер.

Відеоадаптер має вигляд окремої плати розширення, яка вставляється у певний слот материнської плати (у сучасних ПК це є слот AGP). Відеоадаптер виконує функції відеоконтролера, відеопроцесора та відеопам'яті. За час існування ПК змінилося декілька стандартів відеоадаптерів: MDA (Monochrom Display Adapter) -монохромний, CGA(Color Graphics Adapter) - 4 кольори, EGA(Enchanced Graphics Adapter) -16 кольорів, VGA (Video Graphics Array) - 256 кольорів, SVGA(Super VGA) - до 16,7 млн. кольорів. На ці стандарти розраховані всі програми, призначені для IBM-сумісних комп'ютерів.

Сформоване графічне зображення зберігається у внутрішній пам'яті відеоадаптера, яка називається відеопам'яттю. Необхідна ємність відеопам'яті залежить від заданої роздільної здатності та палітри кольорів, тому для роботи в режимах із високою роздільною здатністю та повноцінною кольоровою гаммою потрібно якомога більше відеопам'яті. Якщо ще недавно типовими були відеоадаптери з 2-4 Мбайт відеопам'яті, то вже сьогодні нормальним вважається ємність в 16-32 Мбайт. Більшість сучасних відеокарт володіє можливістю розширення об'єму відеопам'яті до 64 Мбайт, а також властивістю, так званої, відеоакселерації. Суть цієї властивості полягає в тому, що частина операцій з побудови зображення може відбуватися без виконання математичних обчислень в основному процесорі, а чисто апаратним шляхом - перетворенням даних у спеціальних мікросхемах відеоакселератора. Відеоакселератори можуть входити до складу відеоадаптера, а можуть поставлятися у вигляді окремої плати розширення, що встановлюється на материнській платі і під'єднується до відеокарти. Розрізняють два типи відеоакселераторів: плоскої (2D) та тривимірної (3D) графіки. Перші найбільш ефективні для роботи з прикладними програмами загального призначення і оптимізовані для ОС Windows, другі орієнтовані на роботу з різними мультимедійними та розважальними програмами.

Клавіатура

Клавіатура - це стандартний клавішний пристрій введення, призначений для введення алфавітно-цифрових даних та команд керування. Комбінація монітора та клавіатури забезпечує найпростіший інтерфейс користувача: за допомогою клавіатури керують комп'ютерною системою, а за допомогою монітора отримують результат.

Клавіатура відноситься до стандартних засобів ПК, тому для реалізації її основних функцій не вимагається наявність спеціальних системних програм (драйверів). Необхідне програмне забезпечення для початку роботи з клавіатурою знаходиться в мікросхемі постійної пам'яті у складі базової системи введення-виведення BIOS. Саме тому ПК реагує на натиснення клавіш на клавіатурі відразу після включення. Клавіатура стаціонарного ПК, як правило, - це самостійний конструктивний блок, а в портативних ПК вона входить до складу корпуса.

Клавіатури мають по 101-104 клавіші, розміщені за стандартом QWERTY (у верхньому лівому кутку літерної частини клавіатури знаходяться клавіші Q, W, E, R, T, Y). Відрізняються вони лише незначними варіаціями розташування й форми службових клавішів, а також особли-востями, зумовленими мовою, що використовується. Усю сукупність клавішів клавіатури розбито на декілька функціональних груп:

  • алфавітно-цифрові;
  • функціональні;
  • керування курсором;
  • службові;
  • клавіші додаткової панелі.

Основне призначення алфавітно-цифрових клавіш - введення знакової інформації і команд, які набираються по буквах. Кожна клавіша може працювати у двох режимах (регістрах) і, відповідно, може використовуватися для введення декількох символів. Переключення між нижнім регістром (ввід малих символів) і верхнім регістром (ввід великих символів) здійснюється при натисненні клавіші <SHIFT> (нефіксоване переключення) або за допомогою клавіші <CAPS LOCK> (фіксоване переключення).

Група функціональних клавіш включає дванадцять клавіш, позначених від F1 до F12, і розташованих у верхній частині клавіатури. Функції цих клавіш залежать від конкретної, працюючої у даний момент часу програми, а в деяких випадках і від операційної системи. Жорсткого закріпленого значення клавішів немає.

Клавіші керування курсором подають команди на пересування курсору по екрану монітора відносно поточного зображення. Курсором називається екранний елемент, що вказує на місце введення знакової інформації. Ці клавіші дозволяють керувати позицією введення даних. Конкретне значення клавіш керування курсором може залежати від програми. Проте найчастіше клавіші зі стрілками служать для переміщення курсору в напрямку вказаному стрілкою або прокручування списків чи тексту по екрану, клавіші <Page Up> і <Page Down> прокручують текст відразу на сторінку вгору або вниз, відповідно, клавіша <Home> встановлює курсор на початок рядка, а клавіша <End> - на кінець.

Службові клавіші використовуються для різних допоміжних цілей, таких як, зміна регістру, режимів вставки, утворення комбінацій "гарячих" клавіш і т.д. До цієї групи відносяться такі клавіші, як <SHIFT>, <CAPS LOCK>, <Enter>, <Ctrl>, <Alt>, <Esc>, <Del>, <Insert>, <Tab>, <BackSpace> та інші.

Група клавіш додаткової панелі дублює дію цифрових клавіш, клавіш керування курсором та деяких службових. Основне призначення - введення чисел, тому ці клавіші розміщено у порядку, найзручнішому для цієї роботи. Перехід у режим дублювання клавіш керування курсором і, навпаки, здійснюється натисненням на клавішу <Num Lock>. Крім цього, клавіші додаткової панелі використовуються для введення символів, що мають розширений код ASCII, але не мають відповідної клавіші на клавіатурі.

Клавіатури ПК володіють властивістю повторення знаків, яка використовується для автоматизації процесу введення. Вона полягає в тому, що при тривалому натисненні клавіші починається автоматичне введення символу, який пов'язаний з цією клавішею. При цьому, параметрами, які можна налаштовувати є: інтервал часу після натиснення, з завершенням якого починається автоматичне повторення символу та темп повторення (кількість знаків за секунду).

Маніпулятор "миша"

Миша - це пристрій керування маніпуляторного типу. Вона має вигляд невеликої пластмасової коробочки з двома (або трьома) клавішами. Переміщення миші по поверхні синхронізоване з переміщенням графічного об'єкта, який називається курсор миші, на екрані монітора. На відміну від клавіатури, миша не є стандартним пристроєм керування, тому для роботи з нею вимагається наявність спеціальної системної програми - драйвера миші. Драйвер миші призначений для інтерпретації сигналів, що поступають від миші, а також для забезпечення механізму передачі інформації про положення та стан миші операційній системі та іншим прикладним програмам. Драйвер миші встановлюється при першому підключенні миші або при завантаженні операційної системи.

Комп'ютером керують переміщення миші та короткочасні натиснення її клавіш (ці натиснення називаються кліками). Миша не може безпосередньо використовуватися для введення знакової інформації, її принцип керування базується на механізмі подій. З точки зору драйвера, всі переміщення миші та кліки її клавіш розглядаються як події, аналізуючи які, драйвер встановлює, коли відбулася подія і в якому місці екрану знаходився в цей час курсор миші. Ці дані передаються в прикладну програму, із якою працює користувач, і за цими даними програма може визначити, яку команду мав на увазі користувач, і приступити до її виконання.

До числа параметрів миші, якими може керувати користувач, належать: чутливість (характеризує величину переміщення курсору миші на екрані при заданому переміщенні миші), функції лівої та правої клавіш, а також чутливість до подвійного кліку (визначає максимальний проміжок часу, протягом якого два окремих кліки клавіші розглядаються як один подвійний клік).

Контрольні запитання
  1. Які пристрої введення-виведення утворюють найпростіший інтерфейс користувача?
  2. Яким чином функціонують монітори з електронно-променевою трубкою? А дисплеї на рідких кристалах?
  3. Що означає вираз "роздільна здатність монітора складає 1024х768"?
  4. Які споживчі параметри моніторів ви знаєте?
  5. Що таке відеоадаптер? Для чого він призначений?
  6. В чому полягає суть відеоакселерації?
  7. Чому комп'ютер реагує на натиснення клавіш на клавіатурі відразу після включення?
  8. За допомогою клавіш якої групи можна ввести розширений код ASCII?
  9. Де на клавіатурі розташовані функціональні клавіші?
  10. Чому маніпулятор 'миша' вимагає для своєї роботи наявності драйвера? Як працює драйвер миші?
  11. Що таке курсор клавіатури та курсор миші? Чим вони відрізняються?
Урок 7. Персональний комп'ютер: периферійні пристрої введення-виведення

Периферійні або зовнішні пристрої - це пристрої, розміщені поза системним блоком і задіяні на певному етапі обробки інформації. Передусім - це пристрої фіксації вихідних результатів: принтери, плотери, модеми, сканери і т.д. Поняття "периферійні пристрої" досить умовне. До їх числа може віднести, наприклад, накопичувач на компакт-дисках, якщо він виконаний у вигляді самостійного блоку і приєднується спеціальним кабелем до зовнішнього рознімного з'єднання системного блока. І навпаки, модем може бути вбудованим, тобто конструктивно виконаний як плата розширення, і тоді немає підстав відносити його до периферійних пристроїв.

Принтери

Принтери призначені для виведення інформації на тверді носії, здебільшого на папір. Існує велика кількість різноманітних моделей принтерів, що різняться принципом дії, інтерфейсом, продуктивністю та функціональними можливостями. За принципом дії розрізняють: матричні, струменеві та лазерні принтери.

Матричні принтер

До недавнього часу були найпоширенішими пристроями виведення інформації, оскільки лазерні були дорогими, а струменеві мало надійними. Основною перевагою є низька ціна та універсальність, тобто спроможність друкувати на папері любої якості.

Принцип дії. Друкування відбувається за допомогою вбудованої у друкуючий вузол матриці, що складається з декількох голок. Папір втягується у принтер за допомогою валу. Між папером та друкуючим вузлом розташовується фарбуюча стрічка. При ударі голки по стрічці, на папері з'являються точки. Голки, що розташовані у друкуючому вузлі керуються електромагнітом. Сам друкуючий вузол пересувається по горизонталі і керується кроковим двигуном. Під час просування друкуючого вузла по рядку, на папері з'являються відбитки символів, складених із точок. В пам'яті принтера містяться коди окремих літер, знаків тощо. Ці коди визначають, які голки і в який момент слід активізувати для друкування певного символу. Матриця може мати 9, 18 або 24 голки. Якість друкування 9-голковими принтерами невисока. Для підвищення якості, можливе друкування 2-х та 4-х кратним проходженням по рядку. Матриця з 24 голками є стандартом для сучасних матричних принтерів. Голки розташовані у два ряди по 12 у кожному. Якість друкування значно вище. Матричні принтери дозволяють друкувати відразу декілька копій документа. Для цього аркуші перекладають копіювальною калькою. Матричні принтери не вимогливі і можуть друкувати на поверхні любого паперу - картках з картону, рулонному папері тощо.

Характеристики матричних принтерів:
  • Швидкість друку. Вимірюється кількістю знаків, що друкуватимуться за секунду. Одиниця виміру cps (character per second - символів у секунду). Виробники вказують максимальну швидкість друкування у чорновому режимі (однопрохідне друкування). Однак, при виборі принтера слід врахувати, що для режиму підвищеної якості, а також при виводі графічних зображень, ця величина значно менша.
  • Об'єм пам'яті. Матричні принтери обладнані внутрішньою пам'яттю (буфером), що приймає дані від комп'ютера. У дешевих моделях об'єм буфера складає 4-6 Кбайт. У дорожчих сягає 175 Кбайт. Чим більше пам'яті, тим менше принтер звертається до комп'ютера за певною порцією даних, що дозволяє центральному процесору виконувати інші задачі. Друкування може відбуватись у фоновому режимі.
  • Роздільна здатність. Вимірюється кількістю точок, що друкуються на одному дюймі. Одиниця виміру dpi (dot per inch - точок на дюйм). Цей показник важливий для друкування графічних зображень.
  • Колірність друку. Існує декілька моделей кольорових матричних принтерів. Але, якість друкування 24-голчатим принтером із застосуванням різноколірної стрічки набагато гірше ніж якість друкування на струменевому принтері.
  • Шрифти. В пам'ять багатьох принтерів вбудовано широкий набір шрифтів. Але друкування може відбуватись любим шрифтом True Type, розроблених для операційної системи Windows.
Струменеві принтери

Перші струменеві принтери випустила фірма Hewlett Packard. Принцип дії подібний до принципу дії матричних принтерів, але замість голок у друкуючому вузлі розташовані капілярні розпилювачі та резервуар із чорнилом. У середньому, число розпилювачів від 16 до 64, але існують моделі, де кількість розпилювачів сягає для чорних чорнил до 300, а для кольорових до 416. Резервуар із чорнилами може розташовуватися окремо і через капіляри з'єднуватись з друкуючим вузлом, а може бути вбудованим у друкуючий вузол і замінятись разом із ним. Кожна конструкція має свої недоліки та переваги. Вбудований у друкуючий вузол резервуар являє собою конструктивно окремий пристрій (картридж), який дуже легко замінити. Більшість сучасних струменевих принтерів дозволяють використовувати картриджі для чорно-білого та кольорового друку.

Принцип дії. Існує два методи розпилення чорнила: п'єзоелектричний метод та метод газових пухирців. У кожному розпилювачі п'єзоелектричного вузла встановлено плоский п'єзоелемент, що зв'язаний з діафрагмою. При друці він стискує й розтискує діафрагму, викликаючи розпилення чорнил через розпилювач. При попаданні потоку аерозолю на носій, друкується точка (використовується в моделях принтерів фірм Epson, Brother). При методі газових пухирців, кожний розпилювач обладнано нагріваючим елементом. Якщо через цей елемент проходить мікросекундний імпульс току, чорнила нагріваються до температури кипіння, і утворюються пухирці, які витискують чорнила з розпилювача, що утворюють відбитки на носії (використовується в моделях принтерів фірм Hewlett Packard, Canon).

Кольоровий друк виконується шляхом змішування різних кольорів у певних пропорціях. Переважно, у струменевих принтерах реалізується колірна модель CMYK (Cyan-Magenta-Yellow). Змішування не може надати чистий чорний колір і тому в складову входить чорний колір (Black). При кольоровому друкуванні картридж містить 3 або 4 резервуари з чорнилами. Друкуючий вузол проходить по одному місцю аркуша декілька разів, додаючи потрібну кількість чорнил різного кольору. Після змішування чорнил, на аркуші з'являється ділянка потрібного кольору.

Характеристики струменевих принтерів:
  • Швидкість друкування. Друкування у режимі нормальної якості складає 3-4 сторінки у хвилину. Кольоровий друк трохи довший.
  • Якість друкування. Дорогі моделі струменевих принтерів із великою кількістю розпилювачів забезпечують високу якість зображення. Але велике значення має якість і товщина паперу. Щоб позбутися ефекту розтікання чорнил, деякі принтери застосовують підігрів паперу.
  • Роздільна здатність. Для друкування графічних зображень роздільна здатність складає від 300 до 720 dpi.
  • Вибір носія. Друк неможливий на рулонному папері.

Основним недоліком є засихання чорнил у розпилювачах. Усунути це можна лише заміною картриджа. Щоб не допустити засихання принтери обладнані пристроями очищення розпилювачів. По ціні та якості струменеві принтери ідеально підходять для домашнього користування. Заправка чорнилом не є дорогою й банки чорнила вистачає на декілька років.

Лазерні принтери

Сучасні лазерні принтери дозволяють досягнути найбільш високої якості друку. Якість наближена до фотографічної. Основний недолік лазерних принтерів є висока ціна, але ціни мають тенденцію до зниження.

Принцип дії. У більшості лазерних принтерів використовується механізм друкування, як у копіювальних апаратах. Основним вузлом є рухомий барабан, що наносить зображення на папір. Барабан являє собою металічний циліндр, що покритий шаром напівпровідника. Поверхня барабана статично заряджається розрядом. Промінь лазера, що скерований на барабан, змінює електростатичний заряд у точці попадання і створює на поверхні барабана електростатичну копію зображення. Після цього, на барабан наноситься шар фарбуючого порошку (тонера). Частки тонера притягаються лише до електрично заряджених точок. Папір втягується з лотка і йому передається електричний заряд. При накладанні на барабан, аркуш притягає на себе частки тонера з барабана. Для фіксації тонера, папір знов заряджається й проходить між валами, нагрітими до 180 градусів. По закінченні, барабан розряджається, очищується від тонера і знов використовується.

При кольоровому друці зображення формується змішуванням тонерів різного кольору за 4 проходження аркуша через механізм. За кожен прохід на папір наноситься певна кількість тонера одного кольору. Кольоровий лазерний принтер є складним електронним пристроєм з 4 резервуарами для тонера, оперативною пам'яттю, процесором та жорстким диском, що відповідно збільшує його габарити та ціну.

Основні характеристики лазерних принтерів:
  • Швидкість друкування. Визначається швидкістю механічного протягування аркуша та швидкістю обробки даних, що надходять із комп'ютера. Середня швидкість друку 4-16 сторінок за хвилину.
  • Роздільна здатність. У сучасних лазерних принтерах сягає 2400 dpi. Стандартним вважається значення в 300 dpi.
  • Пам'ять. Робота лазерного принтера пов'язана з величезними обчисленнями. Наприклад, при роздільній здатності 300 dpi, на сторінці формату А4 буде майже 9 млн. точок, і потрібно розрахувати координати кожної з них. Швидкість обробки інформації залежить від тактової частоти процесора та об'єму оперативної пам'яті принтера. Об'єм оперативної пам'яті чорно-білого лазерного принтера складає не менше 1 Мбайт, у кольорових лазерних принтерах значно більше.
  • Папір. Використовується якісний папір формату А4. Існують моделі для формату А3. У деяких лазерних принтерах є можливість використання рулонного паперу.

Термін роботи та якість роботи лазерного принтера залежить від барабана. Ресурс барабана дешевих моделей 40-60 тисяч сторінок.

Під'єднання принтера

Після фізичного під'єднання до комп'ютера, принтер потрібно програмно встановити та налаштувати. У Windows процесом друкування керує не програма, а операційна система. Тому налаштування виконується за допомогою програми Control Panel, після чого принтер стає доступним для всіх програм. Керування принтером здійснюють драйвери. Вони поставляються разом із принтером, але драйвер популярних моделей містяться у комплекті Windows. При відсутності "рідного" драйвера, можна спробувати підібрати подібний з набору існуючих драйверів або знайти в Інтернеті на сайті фірми-виробника.

Сканери

Сканер - це пристрій, який дає змогу вводити в комп'ютер чорно-біле або кольорове зображення, прочитувати графічну та текстову інформацію. Сканер використовують у випадкові, коли виникає потреба ввести в комп'ютер із наявного оригіналу текст і/або графічне зображення для його подальшого оброблення (редагування і т.д.). Введення такої інформації за допомогою стандартних пристроїв введення потребує багато часу і праці. Сканована інформація потім обробляється за допомогою спеціального програмного забезпечення (наприклад, програмою FineReader) і зберігається у вигляді текстового або графічного файлу.

Принцип дії. Основним елементом сканера є CCD-матриця (Charge Coupled Device - пристрій із зарядовим зв'язком) або PMT (PhotoMultiplier Tube - фотомножник). Колби-фотомножники використовуються лише у складних і дорогих барабанних професійних сканерах, тому доцільніше розглядати принцип дії сканерів із CCD-матрицею. CCD-матриця - це набір діодів, що реагують на світло при дії зовнішньої напруги. Від якості матриці залежить якість розпізнавання зображення.

Дешеві моделі розпізнають наявність/відсутність кольору, складні моделі - відтінки сірого кольору, ще складніші - всі кольори. Аркуш, що сканується, освітлюється ксеноновою лампою або набором світлодіодів. Відбитий промінь за допомогою системи дзеркал або лінз проектується на CCD-матрицю. Під дією світла та зовнішньої напруги, матриця генерує аналоговий сигнал, що змінюється при переміщенні відносно неї аркуша та інтенсивності відображення різних елементарних фрагментів. Сигнал подається на аналогово-цифровий перетворювач, де він оцифровується (представляється у вигляді набору нулів та одиниць) і передається у пам'ять комп'ютера. Існує два способи сканування: переміщення аркуша відносно нерухомої CCD-матриці або переміщення світлочутливого елемента при нерухомому аркуші.

Класифікація сканерів. Існує чимало моделей сканерів, що різняться методом сканування, допустимим розміром оригіналу та якістю оптичної системи. За способом організації переміщення зчитуючого вузла відносно оригіналу сканери поділяються на планшетні, барабанні та ручні. У планшетних сканерах оригінал кладуть на скло, під яким рухається оптико-електронний зчитуючий пристрій. У барабанних сканерах оригінал через вхідну щілину втягується барабаном у транспортний тракт і пропускається повз нерухомий зчитуючий пристрій. Барабанні сканери не дають змоги сканувати книги, переплетені брошури тощо. Ручний сканер необхідно плавно переміщувати вручну по поверхні оригіналу, що не дуже зручно. При систематичному використанні краще мати, хоча і дорожчий, настільний планшетний сканер.

Основні технічні характеристики сканерів:
  • Роздільна здатність. Сканер розглядає любий об'єкт як набір окремих точок (пікселів). Щільність пікселів (кількість на одиницю площі) називається роздільною здатністю сканера і вимірюється у dpi (dots per inch - точок на дюйм). Пікселі розташовуються рядами, утворюючи зображення. Процес сканування відбувається по рядках, весь рядок сканується одночасно. Звичайна роздільна здатність сканера становить 200-720 dpi. Більше значення (понад 1000) відображає інтерполяційну роздільну здатність, досягнуту програмним шляхом із використанням математичної обробки параметрів розташованих поруч точок зображення. Якість відсканованого матеріалу залежить також від оптичної роздільної здатності (визначається кількістю світлочуттєвих діодів CCD-матриці на дюйм) та механічної роздільної здатності (визначається дискретністю руху світлочуттєвого елементу або системи дзеркал відносно аркуша). Вибір роздільної здатності визначається застосуванням результатів сканування: для художніх зображень, які потрібно друкувати на фотонабірних машинах роздільна здатність повинна складати 1000-1200 dpi, для друкування зображення на лазерному або струменевому принтері - 300-600 dpi, для перегляду зображення на екрані монітора - 100-200 dpi, для розпізнавання тексту - 200-400 dpi.
  • Глибина представлення кольорів. При перетворенні оригіналу у цифрову форму, зберігаються дані про кожний піксел зображення. Прості сканери визначають наявність або відсутність кольору, результуюче зображення буде чорно-білим. Для представлення пікселів достатньо одного розряду (0 або 1). Для передачі відтінків сірого між чорним та білим кольором необхідно як мінімум 4 розряди (16 відтінків) і 8 розрядів (256 відтінків). Чим більше розрядів, тим якісніше передаються кольори. Більшість сучасних кольорових сканерів підтримує глибину кольору 24 розряди. Відповідно сканер дозволяє розпізнавати біля 16 млн. кольорів і можна якісно сканувати фотографії. На ринку сканерів є моделі, що мають глибину представлення кольору 30 та 34 розряди.
  • Динамічний діапазон. Діапазон оптичної щільності, визначає спектр напівтонів. Оптична щільність визначається як відношення падаючого світла до відображеного і коливається у діапазоні від 0,0 (абсолютне біле тіло) до 4,0 (абсолютно чорне тіло). Значення діапазону доповнюється літерою D і визначає ступінь його чутливості. Більшість планшетних сканерів мають стандартний діапазон 2,4 D, важко розрізняють близькі відтінки одного кольору, але цього достатньо для непрофесійного користувача.
  • Метод сканування. Якість сканованого кольорового зображення залежить від методу накопичення даних сканером. Розрізняють два основних методи, що відрізняються кількістю проходів CCD-матриці над оригіналом. Перші сканери використовували 3-прохідне сканування. При кожному проході сканувався один із кольорів палітри RGB. Сучасні сканери використовують однопрохідну методику, яка розділяє світловий промінь на складові за допомогою призми.
  • Область сканування. Максимальний розмір зображення, що сканується. Ручні сканери - до 105 мм, барабанні, планшетні сканери - від формату А4 до Full Legar (8.5'x14').
  • Швидкість сканування. Немає стандартної методики, що визначає продуктивність сканера. Виробники вказують кількість мілісекунд сканування одного рядка. Але потрібно враховувати також спосіб під'єднання до комп'ютера, драйвер, схему передачі кольорів, роздільну здатність. Тому швидкість сканування визначається експериментальним шляхом.
Модеми

Модем - це пристрій призначений для під'єднання комп'ютера до звичайної телефонної лінії. Назва походить від скорочення двох слів - МОдуляція та ДЕМодуляція.

Комп'ютер виробляє дискретні електричні сигнали (послідовності двійкових нулів та одиниць), а по телефонних лініях інформація передається в аналоговій формі (тобто у вигляді сигналу, рівень якого змінюється безперервно, а не дискретно). Модеми виконують цифрово-аналогове й обернене перетворення. При передачі даних модеми накладають цифрові сигнали комп'ютера на безперервну носійну частоту телефонної лінії (модулюють її), а при їх прийманні демодулюють інформацію і передають її в цифровій формі в комп'ютер. Модеми передають дані по звичайних, тобто комутованих, телефонних каналах зі швидкістю від 300 до 56 000 біт за секунду, а по орендованих (виділених) каналах ця швидкість може бути і вищою. Окрім того, сучасні модеми здійснюють стиснення даних перед відправленням, і відповідно, реальна швидкість може перевищувати максимальну швидкість модему.

За конструктивним виконанням модеми бувають вбудованими (вставляються в системний блок комп'ютера в один із слотів розширення) і зовнішніми (підключаються через один із комунікаційних портів, маючи окремий корпус і власний блок живлення). Однак без відповідного комунікаційного програмного забезпечення, найважливішою складовою якого є протокол, модеми не можуть працювати. Найбільш поширеними протоколами модемів є v.32 bis, v.34, v.42 bis та інші.

Сучасні модеми для широкого кола користувачів мають вбудовані можливості відправлення і отримання факсимільних повідомлень. Такі пристрої називаються факс-модемами. Також є можливість підтримки мовних функцій, за допомогою звукового адаптеру.

На вибір типу модему впливають наступні фактори:

  • ціна: зовнішні модеми коштують дорожче, оскільки в ціну входить вартість корпусу та джерела живлення;
  • наявність вільних портів/слотів: зовнішній модем під'єднується до послідовного порта. Внутрішній модем до слота на материнський платі. Якщо порти або слоти зайняті, потрібно вибрати один з пристроїв;
  • зручність користування: на корпусі зовнішнього модему є індикатори, що відображають його стан, а також вимикач джерела живлення. Для встановлення зовнішнього модему не потрібно розбирати корпус комп'ютера.
Контрольні запитання
  1. Які пристрої називаються периферійними? Чому?
  2. Опишіть принцип дії матричних принтерів.
  3. Які ви знаєте споживчі характеристики принтерів?
  4. В яких одиницях вимірюється роздільна здатність принтерів та сканерів?
  5. В чому полягає принцип дії лазерних принтерів?
  6. Яка колірна модель реалізована в кольорових струменевих принтерах?
  7. Для чого призначені сканери? В яких випадках їх доцільно використовувати?
  8. Чим визначається вибір роздільна здатність сканування?
  9. Які типи сканерів ви знаєте? В чому полягає різниця між ними?
  10. Які функції виконують модеми?
  11. Які фактори впливають на вибір типу модему?
Урок 8. Програмне забезпечення

В основу роботи комп'ютерів покладено програмний принцип керування, який полягає в тому, що комп'ютер виконує дії за заздалегідь заданою програмою. Цей принцип забезпечує універсальність використання комп'ютера: у певний момент часу розв'язується задача відповідно до вибраної програми. Після її завершення у пам'ять завантажується інша програма і т.д. Програма - це запис алгоритму розв'язання задачі у вигляді послідовності команд або операторів мовою, яку розуміє комп'ютер. Кінцевою метою любої комп'ютерної програми є керування апаратними засобами.

Для нормального розв'язання задач на комп'ютері потрібно, щоб програма була налагоджена, не потребувала дороблень і мала відповідну документацію. Тому стосовно роботи на комп'ютері часто використовують термін програмне забезпечення (software), під яким розуміють сукупність програм, процедур і правил, а також документації, що стосуються функціонування системи оброблення даних.

Програмне та апаратне забезпечення у комп'ютері працюють у нерозривному зв'язку та взаємодії. Склад програмного забезпечення обчислювальної системи називається програмною конфігурацією. Між програмами існує взаємозв'язок, тобто багато програм працюють, базуючись на програмах нижчого рівня. Міжпрограмний інтерфейс - це розподіл програмного забезпечення на декілька пов'язаних між собою рівнів. Рівні програмного забезпечення являють собою піраміду, де кожен вищій рівень базується на програмному забезпеченні попередніх рівнів. Схематично структура програмного забезпечення наведена на рис. 1.

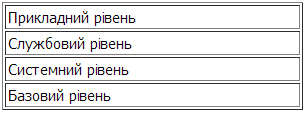

Рис. 1. Програмне забезпечення
Базовий рівень

Цей рівень є найнижчим рівнем програмного забезпечення. Відповідає за взаємодію з базовими апаратними засобами. Базове програмне забезпечення міститься у складі базового апаратного забезпечення і зберігається у спеціальних мікросхемах постійного запам'ятовуючого пристрою (ПЗП), утворюючи базову систему введення-виведення BIOS. Програми та дані записуються у ПЗП на етапі виробництва і не можуть бути змінені в процесі експлуатації.

Системний рівень

Системний рівень - є перехідним. Програми цього рівня забезпечують взаємодію інших програм комп'ютера з програмами базового рівня і безпосередньо з апаратним забезпеченням. Від програм цього рівня залежать експлуатаційні показники всієї обчислювальної системи. При під'єднанні до комп'ютера нового обладнання, на системному рівні повинна бути встановлена програма, що забезпечує для решти програм взаємозв'язок із цим пристроєм. Конкретні програми, призначені для взаємодії з конкретними пристроями, називають драйверами.

Інший клас програм системного рівня відповідає за взаємодію з користувачем. Завдяки йому є можливість вводити дані у обчислювальну систему, керувати її роботою й отримувати результат у зручній формі. Це засоби забезпечення користувацького інтерфейсу, від них залежить зручність та продуктивність роботи з комп'ютером.

Сукупність програмного забезпечення системного рівня утворює ядро операційної системи комп'ютера. Наявність ядра операційної системи - є першою умовою для можливості практичної роботи користувача з обчислювальною системою. Ядро операційної системи виконує такі функції: керування пам'яттю, процесами введення-виведення, файловою системою, організація взаємодії та диспетчеризація процесів, облік використання ресурсів, оброблення команд і т.д.

Службовий рівень

Програми цього рівня взаємодіють як із програмами базового рівня, так і з програмами системного рівня. Призначення службових програм (утиліт) полягає у автоматизації робіт по перевірці та налаштуванню комп'ютерної системи, а також для покращення функцій системних програм. Деякі службові програми (програми обслуговування) відразу додають до складу операційної системи, доповнюючи її ядро, але більшість є зовнішніми програмами і розширюють функції операційної системи. Тобто, у розробці службових програм відслідковуються два напрямки: інтеграція з операційною системою та автономне функціонування.

Класифікація службових програмних засобів

1. Диспетчери файлів (файлові менеджери). За їх допомогою виконується більшість операцій по обслуговуванню файлової структури копіювання, переміщення, перейменування файлів, створення каталогів (папок), знищення об'єктів, пошук файлів та навігація у файловій структурі. Базові програмні засоби містяться у складі програм системного рівня і встановлюються разом з операційною системою

2. Засоби стиснення даних (архіватори). Призначені для створення архівів. Архівні файли мають підвищену щільність запису інформації і відповідно, ефективніше використовуються носії інформації.

3. Засоби діагностики. Призначені для автоматизації процесів діагностування програмного та апаратного забезпечення. Їх використовують для виправлення помилок і для оптимізації роботи комп'ютерної системи.

4. Програми інсталяції (встановлення). Призначені для контролю за додаванням у поточну програмну конфігурацію нового програмного забезпечення. Вони слідкують за станом і зміною оточуючого програмного середовища, відслідковують та протоколюють утворення нових зв'язків, загублені під час знищення певних програм. Прості засоби управління встановленням та знищенням програм містяться у складі операційної системи, але можуть використовуватись і додаткові службові програми.

5. Засоби комунікації. Дозволяють встановлювати з'єднання з віддаленими комп'ютерами, передають повідомлення електронної пошти, пересилають факсимільні повідомлення тощо.

6. Засоби перегляду та відтворення. Переважно для роботи з файлами, їх необхідно завантажити у "рідну" прикладну систему і внести необхідні виправлення. Але, якщо редагування не потрібно, існують універсальні засоби для перегляду (у випадку тексту) або відтворення (у випадку звука або відео) даних.

7. Засоби комп'ютерної безпеки. До них відносяться засоби пасивного та активного захисту даних від пошкодження, несанкціонованого доступу, перегляду та зміни даних. Засоби пасивного захисту - це службові програми, призначені для резервного копіювання. Засоби активного захисту застосовують антивірусне програмне забезпечення. Для захисту даних від несанкціонованого доступу, їх перегляду та зміни використовують спеціальні системи, базовані на криптографії.

Прикладний рівень

Програмне забезпечення цього рівня являє собою комплекс прикладних програм, за допомогою яких виконуються конкретні завдання (від виробничих до творчих, розважальних та навчальних). Між прикладним та системним програмним забезпеченням існує тісний взаємозв'язок. Універсальність обчислювальної системи, доступність прикладних програм і широта функціональних можливостей комп'ютера безпосередньо залежать від типу наявної операційної системи, системних засобів, що містяться у її ядрі й взаємодії комплексу людина-програма-обладнання.

Класифікація прикладного програмного забезпечення

1. Текстові редактори. Основними функціями є введення та редагування текстових даних. Для операцій вводу, виводу та збереження даних текстові редактори використовують системне програмне забезпечення. З цього класу прикладних програм починають знайомство з програмним забезпеченням і на ньому набувають перші навички роботи з комп'ютером.

2. Текстові процесори. Дозволяють форматувати, тобто оформлювати текст. Основними засобами текстових процесорів є засоби забезпечення взаємодії тексту, графіки, таблиць та інших об'єктів, що складають готовий документ, а також засоби автоматизації процесів редагування та форматування. Сучасний стиль роботи з документами має два підходи: робота з паперовими документами та робота з електронними документами. Прийоми та методи форматування таких документів різняться між собою, але текстові процесори спроможні ефективно опрацьовувати обидва види документів.

3. Графічні редактори. Широкий клас програм, що призначені для створення та обробки графічних зображень. Розрізняють три категорії:

  • растрові редактори;
  • векторні редактори;
  • 3-D редактори (тривимірна графіка).

У растрових редакторах графічний об'єкт представлений у вигляді комбінації точок (растрів), що мають свою яскравість та колір. Такий підхід ефективний, коли графічне зображення має багато кольорів і інформація про колір елементів набагато важливіша за інформацію про їх форму. Це характерно для фотографічних та поліграфічних зображень. Застосовують для обробки зображень, створення фотоефектів і художніх композицій.

Векторні редактори відрізняються способом представлення даних про зображення. Об'єктом є не точка, а лінія. Кожна лінія розглядається, як математична крива ІІІ порядку і представлена формулою. Таке представлення компактніше за растрове, дані займають менше місця, побудова об'єкта супроводжується підрахунком параметрів кривої у координати екранного зображення, і відповідно, потребує більш продуктивних обчислювальних систем. Широко застосовуються у рекламі, оформленні обкладинок поліграфічних видань.

Редактори тривимірної графіки. Використовують для створення об'ємних композицій. Мають дві особливості: дозволяють керувати властивостями поверхні в залежності від властивостей освітлення, а також дозволяють створювати об'ємну анімацію.

4. Системи управління базами даних (СУБД). Базою даних називають великі масиви даних організовані у табличні структури. Основні функції СУБД:

  • створення пустої структури бази даних;
  • наявність засобів її заповнення або імпорту даних із таблиць іншої бази;
  • можливість доступу до даних, наявність засобів пошуку й фільтрації.

У зв'язку з поширенням мережевих технологій, від сучасних СУБД вимагається можливість роботи з віддаленими й розподіленими ресурсами, що знаходяться на серверах Інтернету.

5. Електронні таблиці. Надають комплексні засоби для збереження різних типів даних та їх обробки. Основний акцент зміщений на перетворення даних, наданий широкий спектр методів для роботи з числовими даними. Основна особливість електронних таблиць полягає у автоматичній зміні вмісту всіх комірок при зміні відношень, заданих математичними або логічними формулами. Широке застосування знаходять у бухгалтерському обліку, аналізі фінансових та торгівельних ринків, засобах обробки результатів експериментів, тобто у автоматизації регулярно повторюваних обчислень великих об'ємів числових даних.

6. Системи автоматизованого проектування (CAD-системи). Призначені для автоматизації проектно-конструкторських робіт. Застосовуються у машинобудуванні, приладобудуванні, архітектурі. Окрім графічних робіт дозволяють проводити прості розрахунки та вибір готових конструктивних елементів з існуючої бази даних. Особливість CAD-систем полягає у автоматичному забезпеченні на всіх етапах проектування технічних умов, норм та правил. САПР є необхідним компонентом для гнучких виробничих систем (ГВС) та автоматизованих систем управління технологічними процесами (АСУ ТП).

7. Настільні видавничі системи. Автоматизують процес верстання поліграфічних видань. Займає проміжний стан між текстовими процесами та САПР. Видавничі системи відрізняються розширеними засобами управління взаємодії тексту з параметрами сторінки і графічними об'єктами, але мають слабші можливості по автоматизації вводу та редагування тексту. Їх доцільно застосовувати до документів, що попередньо оброблені у текстових процесорах та графічних редакторах.

8. Редактори HTML (Web-редактори). Особливий клас редакторів, що об'єднують у собі можливості текстових та графічних редакторів. Призначені для створення і редагування Web-сторінок Інтернету. Програми цього класу можна також використовувати при підготовці електронних документів та мультимедійних видань.

9. Браузери (засоби перегляду Web-документів). Програмні засоби призначені для перегляду електронних документів, створених у форматі HTML. Відтворюють окрім тексту та графіки, також музику, людську мову, радіопередачі, відеоконференції і дозволяють працювати з електронною поштою.

10. Системи автоматизованого перекладу. Розрізняють електронні словники та програми перекладу мови. Електронні словники - це засоби для перекладу окремих слів у документі. Потрібні для професійних перекладачів, які самостійно перекладають текст. Програми автоматичного перекладу отримують текст на одній мові і видають текст на іншій, тобто автоматизують переклад. При автоматизованому перекладі неможливо отримати якісний вихідний текст, оскільки все зводиться до перекладу окремих лексичних одиниць. Але, для технічного тексту, цей бар'єр знижений. Програми автоматичного перекладу доцільно використовувати:

  • при абсолютному незнанні іноземної мови;
  • при необхідності швидкого ознайомлення з документом;
  • для перекладу на іноземну мову;
  • для створення чернетки, що потім буде підправлено повноцінним перекладом.

11. Інтегровані системи діловодства. Засоби для автоматизації робочого місця керівника. Зокрема, це функції створення, редагування і форматування документів, централізація функцій електронної пошти, факсимільного та телефонного зв'язку, диспетчеризація та моніторинг документообігу підприємства, координація дій підрозділів, оптимізація адміністративно-господарської діяльності й поставка оперативної та довідкової інформації.

12. Бухгалтерські системи. Містять у собі функції текстових, табличних редакторів та СУБД. Призначені для автоматизації підготовки початкових бухгалтерських документів підприємства та їх обліку, регулярних звітів по підсумках виробничої, господарської та фінансової діяльності у формі прийнятної для податкових органів, позабюджетних фондів та органів статистичного обліку.

13. Фінансові аналітичні системи. Використовують у банківських та біржових структурах. Дозволяють контролювати та прогнозувати ситуацію на фінансових, торгівельних та ринків сировини, виконувати аналіз поточних подій, готувати звіти.

14. Експертні системи. Призначені для аналізу даних, що містяться у базах знань і видачі результатів, при запиті користувача. Такі системи використовуються, коли для прийняття рішення потрібні широкі спеціальні знання. Використовуються у медицині, фармакології, хімії, юриспруденції. З використанням експертних систем пов'язана область науки, що зветься інженерією знань. Інженери знань - це фахівці, які є проміжною ланкою між розробниками експертних систем (програмістами) та провідними фахівцями у конкретних областях науки й техніки (експертами).

15. Геоінформаційні системи (ГІС). Призначені для автоматизації картографічних та геодезичних робіт на основі інформації, отриманої топографічним або аерографічними методами.

16. Системи відеомонтажа. Призначені для цифрової обробки відеоматеріалів, монтажу, створення відеоефектів, виправлення дефектів, додавання звуку, титрів та субтитрів. Окремі категорії представляють навчальні, довідкові та розважальні системи й програми. Характерною особливістю є підвищені вимоги до мультимедійної складової.

17. Інструментальні мови та системи програмування. Ці засоби служать для розробки нових програм. Комп'ютер "розуміє" і може виконувати програми у машинному коді. Кожна команда при цьому має вигляд послідовності нулів й одиниць. Писати програми машинною мовою дуже незручно, а їх надійність низка. Тому програми розробляють мовою, зрозумілою людині (інструментальна мова або алгоритмічна мова програмування), після чого спеціальною програмою, яка називається транслятором, текст програми перекладається (транслюється) на машинний код.

Транслятори бувають двох типів:

  • інтерпретатори;
  • компілятори.

Інтерпретатор читає один оператор програми, аналізує його і відразу виконує, після чого переходить до оброблення наступного оператора. Компілятор спочатку читає, аналізує та перекладає на машинний код усю програму і тільки після завершення всієї трансляції ця програма виконується. Інструментальні мови поділяються на мови низького рівня (близькі до машинної мови) та мови високого рівня (близькі до мови людини). До мов низького рівня належать асемблери, а високого - Pascal, Basic, C/C++, мови баз даних і т.д. Систему програмування, крім транслятора, складають текстовий редактор, компонувальник, бібліотека стандартних програм, налагоджувач, візуальні засоби автоматизації програмування. Прикладами таких систем є Delphi, Visual Basic, Visual C++, Visual FoxPro та ін.

Контрольні запитання
  1. Що прийнято розуміти під терміном 'software'?
  2. На які рівні поділяється програмне забезпечення?
  3. Сукупність програм якого рівня утворюють ядро операційної системи?
  4. Які функції виконує ядро операційної системи?
  5. Для чого призначені програми базового рівня?
  6. Які класи програм службового рівня ви знаєте?
  7. За допомогою програм якого класу можна здійснювати введення, редагування та оформлення текстових даних?
  8. Які ви знаєте категорії графічних редакторів?
  9. В яких випадках доцільно використовувати системи автоматизованого перекладу?
  10. Що таке інтерпретатор та компілятор? Яка між ними різниця?
Урок 9. Операційна система MS DOS

Операційна система MS DOS з'явилась в 1981 р. одночасно з комп'ютерами типу IВМ РС і стала для них домінуючою. Популярність цієї операційної системи була такою великою, що основні її компоненти, такі як базова система введення-виведення та файлова система, використовуються і досі в сімействі операційних систем Windows.

Серед позитивних якостей MS DOS слід відзначити:

  • розвинену командну мову;
  • можливість організації багаторівневих каталогів;
  • роботу з усіма послідовними пристроями як із файлами;
  • можливість під'єднання користувачем додаткових драйверів зовнішніх пристроїв;
  • можливість запуску фонових задач одночасно з діалоговою роботою користувача.

Найважливішою характерною особливістю MS DOS є її модульність. Основними модулями системи є:

  • базова система введення-виведення BIOS (Basic Input Output System);
  • блок початкового завантаження Boot Record;
  • модуль розширення базової системи введення-виведення IO.SYS;
  • модуль обробки переривань MSDOS.SYS;
  • командний процесор COMMAND.COM;

Кожен із цих модулів виконує певну частину функцій, покладених на MS DOS. Так, BIOS міститься в постійній пам'яті. Блок початкового завантаження або завантажувач завжди записаний у першому секторі системного диска. Модулі IO.SYS та MSDOS.SYS зберігаються на системному диску, місцеположення їх відоме завантажувачеві. Командний процесор - це звичайний файл, який може займати довільне місце на системному диску.

Коротко охарактеризуємо основні функції модулів MS DOS. BIOS призначена для автоматичного тестування основних апаратних компонент у разі вмикання комп'ютера, а із закінченням тестування викликає завантажувач і передає йому керування. Третьою важливою функцією BIOS є обслуговування системних переривань нижнього рівня, тобто тих які вимагають безпосереднього керування апаратними компонентами (дисплеєм, клавіатурою, магнітними дисками, принтерами, комунікаційними каналами). Таким чином, BIOS є програмною оболонкою навколо апаратних засобів комп'ютера, яка надає можливість іншим програмам, у тому числі й самій операційній системі, звертатися до апаратних компонент через механізм переривань.

Завантажувач - не невелика програма, єдина функція якої полягай у зчитуванні в оперативну пам'ять двох інших частин MS DOS - IO.SYS і MSDOS.SYS.

BIOS, яка розміщується в ПЗП і є інваріантною відносно операційної системи, що використовується на даному комп'ютері. Зміна BIOS - нетривіальне завдання, оскільки воно дуже тісно пов'язане з особливостями апаратури конкретної моделі персонального комп'ютера.

Розширення BIOS за допомогою додаткового модуля MS DOS надає гнучкості операційній системі, дає змогу "переривати" за допомогою механізму переривань функції BIOS і вмикати програми, що обслуговують нові зовнішні пристрої (драйвери). Драйвери розробляються не тільки для нових зовнішніх пристроїв, а й для тих, які стандартно входять до складу апаратури в тих випадках, коли обмін інформацією з ними має відбуватися інакше, ніж у стандартній версії MS DOS.

Крім цих функцій модуль розширення базової системи введення-виведення IO.SYS завершує завантаження MS DOS в пам'ять. Для цього він передає керування на завантажений в оперативну пам'ять модуль обробки переривань MSDOS.SYS, в якому встановлюються внутрішні робочі таблиці, ініціюються вектори переривань з номерами 32-39 і виконується підготовка до завантаження командного процесора. Після цього керування повертається в модуль розширення BIOS, який завантажує командний процесор із диска в оперативну пам'ять і передає йому керування.

Модуль обробки переривань MSDOS.SYS, крім вищезазначених функцій, утворює верхній рівень системи, з яким взаємодіє більшість прикладних програм. Компонентами даного модуля є підпрограми, які забезпечують роботу файлової системи, пристроїв введення-виведення, обслуговування деяких спеціальних ситуацій, пов'язаних із завершенням програм і обробкою помилок.

На відміну від двох попередніх модулів командний процесор COMMAND.COM трактується як звичайна програма. Його основні функції такі:

  • прийом і розпізнавання команд, одержаних із клавіатури або з командного файлу;
  • завантаження й виконання зовнішніх команд MS DOS і прикладних програм (файли типу COM і EXЕ);
  • виконання файлу автозапуску (AUTOEXEC.BAT).

Завантаження операційної системи MS DOS відбувається коли комп'ютер вмикається або в разі перезавантаження (шляхом одночасного натиснення на три клавіші Ctrl+Alt+Del або на спеціальну кнопку RESET, що знаходиться на системному блоці).

Зручна обстановка для користувач може бути створена в результаті конфігурування і початкового настроювання системи, тобто в разі завантаження операційної системи автоматично можуть задаватися певні початкові умови, які впливають на подальшу роботу користувача. Здійснюється це за допомогою двох файлів: файлу конфігурації CONFIG.SYS та файлу автозапуску AUTOEXEC.BAT.

Файлом конфігурації можна завантажувати додаткові драйвери (команда DEVICE), розширювати об'єм доступної оперативної пам'яті (команда DOS=HIGH), змінювати за допомогою драйверів деякі параметри, які впливають на роботу зовнішніх пристроїв. Крім цього, у файлі CONFIG.SYS можна вказати, яка кількість файлів у системі може бути відкрита одночасно (команда FILES), кількість буферів для обміну із зовнішніми накопичувачами (команда BUFFERS), встановити формат виведення дати, часу та іншої інформації відповідно до узгоджень, прийнятих у тій чи іншій країні (команда COUNTRY) і т.д. Наведемо приклад типового файлу CONFIG.SYS:

FILES=50 BUFFERS=32 DEVICE=HIMEM.SYS DOS=HIGH DEVICE=RAMDRIVE.SYS /E COUNTRY=033

Файл автозапуску AUTOEXEC.BAT відноситься до так званих пакетних файлів (файлів з розширенням .BAT). Створити будь-який пакетний файл можна за допомогою будь-якого текстового редактора. Він складається з команд операційної системи та виконуваних програм (файлів із розширенням .EXE або .COM), які виконуються після запуску пакетного файлу. Пакетний файл AUTOEXEC.BAT містить команди, які повинні виконуватися щоразу, коли завантажується операційна система. В разі створення файлу автозапуску AUTOEXEC.BAT його потрібно помістити в кореневий каталог системного диску. При виконанні цього файлу завершується завантаження операційної системи.

Мова команд операційної системи MS DOS є основним засобом спілкування користувача із системою. Команда MS DOS має такий вигляд:

mmm [a1 a2 … an] [/f1 /f2 … /fk].

Тут mmm - назва команди (програми). Це є обов'язковий елемент. Аргументи a1 a2 … an, які не є обов'язковими (факт необов'язковості позначається квадратними дужками) і вимагаються не в кожній команді, як правило, вказують на ті об'єкти, з якими має справу дана команда (імена накопичувачів, каталогів, файлів і т.д.). Параметри /f1 /f2 … /fk служать для завдання різних модифікацій і режимів в разі виконання даної команди.

Існує два типи команд операційної системи MS DOS: внутрішні та зовнішні.

Внутрішні команди - це найпростіші та найчастіше використовувані команди системи. Вони є частиною командного процесора COMMAND.COM і завантажуються в пам'ять під час завантаження операційної системи.

Зовнішні команди реалізовані у вигляді окремих виконуваних програм, тобто у вигляді файлів з розширенням .EXE або .COM і знаходяться вони в системному каталозі. Наведемо деякі, найуживаніші команди операційної системи MS DOS із їх коротким описом.

Команда DIR - виведення вмісту каталогу. Синтаксис: DIR [шлях] [/p] [/w]. Внутрішня команда, виводить на екран вміст заданого аргументом шлях каталогу. Параметр /p означає, що виведення буде проводитися по сторінках, а параметр /w - виведення в ущільненому вигляді (по п'ять імен файлів в одному рядку) без додаткової інформації. Команда DIR без аргументів виводить вміст поточного каталогу. Приклади використання команди DIR:

DIR C:\USERS - виведення вмісту каталогу C:\USERS; DIR /P - виведення вмісту поточного каталогу в посторінковому режимі; DIR \WINDOWS /W - виведення вмісту каталогу C:\WINDOWS в ущільненому вигляді.

Команда CD (Change Directory) - зміна поточного каталогу. Синтаксис: CD [шлях]. Внутрішня команда, встановлює поточним каталог заданий в аргументі шлях. Якщо, наприклад, виникає потреба замінити поточний каталог на C:\SAMPLE\SOURSES, то потрібно ввести в командний рядок таку команду: CD \SAMPLE\SOURSE. Для переходу в каталог SOURSE потрібно ввести команду: CD SOURSE. Для повернення в батьківський каталог (SAMPLE) можна ввести команду: CD .. , а для переходу в кореневий каталог потрібно ввести CD \. Команда CD без параметрів виводить на екран назву поточного каталогу.

Команда MD (Make Directory)- створення каталогу. Синтаксис: MD каталог. Внутрішня команда, створює новий каталог заданий аргументом каталог. Цей аргумент може бути повним шляхом до каталогу, а також задавати ланцюжок каталогів. Приклади використання команди MD:

MD DOC - створення в поточному каталозі каталогу з іменем DOC; MD C:\USER\IVAN - створення підкаталогу IVAN у каталозі C:\USER (якщо він існує, в протилежному випадку створюється і цей каталог); MD NEW1\NEW2 - створення в поточному каталозі каталогу з іменем NEW1, а також створення в каталозі NEW1 Каталогу NEW2.

Команда RD (Remove Directory) - знищення каталогу. Синтаксис: RD каталог. Внутрішня команда, знищує каталог заданий аргументом каталог. Перед знищенням каталогу потрібно знищити всі файли, які є в ньому. Не можна також знищувати поточний каталог. Приклад використання команди RD:

RD C:\USER - знищення каталогу з іменем C:\USER.

Команда COPY - багатофункціональна команда, призначена для копіювання, об'єднання та створення файлів. Синтаксис: COPY файл 1 файл 2. Параметр файл 1 задає файл або групу файлів, що потрібно скопіювати, а параметр файл 2 задає каталог або назву файлу куди потрібно скопіювати. Обидва параметри можуть бути повними маршрутами до файлу (файлів).

Якщо потрібно об'єднати файли, то параметр файл 1 задає список файлів через знак +, які потрібно об'єднати, а параметр файл 2 задає назву результуючого файлу. У випадкові створення текстового файлу за допомогою команди COPY в ролі параметру файл 1 використовується ім'я стандартного пристрою введення CON, причому можна відразу ввести текст у створений файл (ознака завершення введення тексту - комбінація клавіш CTRL+Z). Приклади використання команди COPY:

COPY FILE1.TXT FILE2.TXT - копіювання файлу FILE1.TXT в файл FILE2.TXT (в поточному каталозі);

COPY FILE1.TXT C:\DOCUMENT - копіювання файлу FILE1.TXT з поточного каталогу в каталог C:\DOCUMENT, причому назва файлу не змінюється;

COPY C:\FILE1.TXT C:\DOCUMENT\FILE2.TXT - копіювання файлу FILE1.TXT з кореневого каталогу логічного диску C в каталог C:\DOCUMENT, причому назва файлу змінюється на FILE2.TXT;

COPY FILE1.TXT+FILE2.TXT+FILE3.TXT C:\FILE4.TXT - об'єднання файлів FILE1.TXT, FILE2.TXT, FILE3.TXT, FILE4.TXT з поточного каталогу та копіювання в файл FILE4.TXT кореневого каталогу логічного диску C;

COPY CON FILE.TXT - створення в поточному каталозі файлу з іменем FILE.TXT, після чого можна ввести з клавіатури текст, який буде збережений в цьому файлі (після введення комбінації клавіш CTRL+Z).

Команда DEL (DELete) - знищення файлів. Синтаксис: DEL файл [/p]. Внутрішня команда, знищує файл(и) заданий аргументом файл. Аргумент файл може бути повним шляхом до файлу, а також може задавати список імен файлів розділених комою або шаблон групи файлів, що підлягають знищенню. Необов'язковий параметр /p означає, що перед знищенням файлів на екрані з'являтиметься запит на підтвердження знищення. Приклади використання команди DEL:

DEL C:\FILE1.TXT - знищення файлу FILE1.TXT в кореневому каталозі диску С; DEL FILE1.TXT,FILE2.TXT,FILE3.TXT - знищення в поточному каталозі трьох файлів FILE1.TXT, FILE2.TXT, FILE3.TXT; DEL *.BAK - знищення в поточному каталозі всіх файлів з розширенням .BAK.

Команда REN (REName) - перейменування або переміщення файлів. Синтаксис: REN файл 1 файл 2. Внутрішня команда, змінює стару назву файлу, задану аргументом файл 1 на нову, задану аргументом файл 2. Аргументи можуть задавати повний шлях до файлу. Якщо шлях в аргументі файл 2 відрізняється від шляху в аргументі файл 1, то відбувається переміщення файлу в каталог, заданий в аргументі файл 2. Крім того, аргументи команди REN можуть бути шаблонами груп файлів, тобто можна одночасно міняти назву декількох файлів. Приклади використання команди DEL:

REN FILE1.TXT FILE2.TXT - перейменування файлу FILE1.TXT в файл FILE2.TXT; REN C:\FILE1.TXT C:\DOC\FILE2.TXT - переміщення файлу FILE1.TXT з кореневого каталогу логічного диску C в каталог DOC, а також зміна його назви на FILE2.TXT; REN *.TXT *.DOC - перейменування файлів типу .TXT у файли типу .DOC.

Команда FORMAT - форматування диска. Синтаксис:FORMAT диск: [/s] [/n:] [/t:]. Зовнішня команда, форматує вказаний в аргументі диск логічний диск, а також створює на ньому системні структури даних такі, як каталог та таблиця розміщення файлів FAT. Параметр [/n:] вказує на кількість секторів на доріжці, параметр [/t:] задає кількість доріжок на диску, а параметр [/s] означає, що на відформатований диск необхідно скопіювати системні файли з метою створення завантажуваного диска (диска, із якого можна завантажити операційну систему). Приклади використання команди FORMAT:

FORMAT A: - форматування логічного диска A, тобто дискети; FORMAT C: /S - форматування логічного диска C та копіювання системних файлів.

Всі команди операційної системи, в тому числі вище перераховані, мають один спеціальний параметр /?, який означає виведення так званої контекстної допомоги допомоги (help). Виконання команди з цим параметром приводить до виведення на екран відомостей про цю команду, включаючи синтаксис, список всіх параметрів та їх призначення.

Стандартним пристроєм виведення для більшості команд є екран. Якщо необхідно переадресувати виведення результатів виконання команди у файл, то в командному рядку після імені команди слід вказати спеціальний символ переадресації '>', після якого має йти назва файлу-приймача, наприклад:

DIR >FILE.DAT

Якщо файл-приймач вже існував, то старий вміст файлу буде знищено. Тому, якщо потрібно, щоб нова інформація була дописана у вже існуючий файл, необхідно ввести символ '>>':

DIR >>FILE.DAT

Стандартним пристроєм введення для більшості команд є клавіатура. Для переадресації введення використовується символ '<'.

Урок 10. Стиснення данних

Характерною особливістю більшості типів даних є їх надлишковість. Ступінь надлишковості даних залежить від типу даних. Наприклад, для відеоданих ступінь надлишковості в декілька разів більша ніж для графічних даних, а ступінь надлишковості графічних даних, у свою чергу, більша за ступінь надлишковості текстових даних. Іншим фактором, що впливає на ступінь надлишковості є прийнята система кодування. Прикладом систем кодування можуть бути звичайні мови спілкування, які є ні чим іншим, як системами кодування понять та ідей для висловлення думок. Так, встановлено, що кодування текстових даних за допомогою засобів української мови дає в середньому надлишковість на 20-25% більшу ніж кодування аналогічних даних засобами англійської мови.

Для людини надлишковість даних часто пов'язана з якістю інформації, оскільки надлишковість, як правило, покращує зрозумілість та сприйняття інформації. Однак, коли мова йде про зберігання та передачу інформації засобами комп'ютерної техніки, то надлишковість відіграє негативну роль, оскільки вона приводить до зростання вартості зберігання та передачі інформації. Особливо актуальною є ця проблема у випадку необхідності обробки величезних обсягів інформації при незначних об'ємах носіїв даних. У зв'язку з цим постійно виникає проблема позбавлення надлишковості або стиснення даних. Коли методи стиснення даних застосовуються до готових файлів, то часто замість терміну "стиснення даних" вживають термін "архівування даних", стиснений варіант даних називають архівом, а програмні засоби, що реалізують методи стиснення називаються архіваторами.

В залежності від того, в якому об'єкті розміщені дані, що підлягають стисненню розрізняють:

  1. Стиснення (архівування) файлів: використовується для зменшення розмірів файлів при підготовці їх до передавання каналами зв'язку або до транспортування на зовнішніх носіях малої ємності;
  2. Стиснення (архівування) папок: використовується як засіб зменшення обсягу папок перед довготерміновим зберіганням, наприклад, при резервному копіюванні;
  3. Стиснення (ущільнення) дисків: використовується для підвищення ефективності використання дискового простору шляхом стиснення даних при записі їх на носії інформації (як правило, засобами операційної системи).

Існує багато практичних алгоритмів стиснення даних, але всі вони базуються на трьох теоретичних способах зменшення надлишковості даних. Перший спосіб полягає в зміні вмісту даних, другий - у зміні структури даних, а третій - в одночасній зміні як структури, так і вмісту даних.

Якщо при стисненні даних відбувається зміна їх вмісту, то метод стиснення є незворотнім, тобто при відновленні (розархівуванні) даних з архіву не відбувається повне відновлення інформації. Такі методи часто називаються методами стиснення з регульованими втратами інформації. Зрозуміло, що ці методи можна застосовувати тільки для таких типів даних, для яких втрата частини вмісту не приводить до суттєвого спотворення інформації. До таких типів даних відносяться відео- та аудіодані, а також графічні дані. Методи стиснення з регульованими втратами інформації забезпечують значно більший ступінь стиснення, але їх не можна застосовувати до текстових даних. Прикладами форматів стиснення з втратами інформації можуть бути: JPEG (Joint Photographic Experts Group) для графічних даних; MPG - для для відеоданих; MP3 - для аудіоданих.

Якщо при стисненні даних відбувається тільки зміна структури даних, то метод стиснення є зворотнім. У цьому випадкові з архіву можна відновити інформацію повністю. Зворотні методи стиснення можна застосовувати до будь-яких типів даних, але вони дають менший ступінь стиснення у порівнянні з незворотними методами стиснення. Приклади форматів стиснення без втрати інформації: GIF (Graphics Interchange Format), TIFF (Tagged Image File Format) - для графічних даних; AVI - для відеоданих; ZIP, ARJ, RAR, CAB, LH - для довільних типів даних. Існує багато різних практичних методів стиснення без втрати інформації, які, як правило, мають різну ефективність для різних типів даних та різних обсягів. Однак, в основі цих методів лежать три теоретичних алгоритми:

  • алгоритм RLE (Run Length Encoding);
  • алгоритми групи KWE(KeyWord Encoding);
  • алгоритм Хафмана.
Алгоритм RLE

В основі алгоритму RLE лежить ідея виявлення послідовностей даних, що повторюються, та заміни цих послідовностей більш простою структурою, в якій вказується код даних та коефіцієнт повторення. Наприклад, нехай задана така послідовність даних, що підлягає стисненню:

1 1 1 1 2 2 3 4 4 4

В алгоритмі RLE пропонується замінити її наступною структурою: 1 4 2 2 3 1 4 3, де перше число кожної пари чисел -це код даних, а друге - коефіцієнт повторення. Якщо для зберігання кожного елементу даних вхідної послідовності відводиться 1 байт, то вся послідовність займатиме 10 байт пам'яті, тоді як вихідна послідовність (стиснений варіант) займатиме 8 байт пам'яті.

Чим менше значення коефіцієнта стиснення, тим ефективніший метод стиснення. Зрозуміло, що алгоритм RLE буде давати кращий ефект стиснення при більшій довжині послідовності даних, що повторюється. У випадкові розглянутого вище прикладу, якщо вхідна послідовність матиме такий вигляд: 1 1 1 1 1 1 3 4 4 4, то коефіцієнт стиснення буде рівний 60%. У зв'язку з цим найбільша ефективність алгоритму RLE досягається при стисненні графічних даних (особливо для однотонових фонових зображень).

Алгоритми групи KWE

В основі алгоритму стиснення за ключовими словами покладено принцип кодування лексичних одиниць групами байт фіксованої довжини. Прикладом лексичної одиниці може бути звичайне слово. На практиці, в ролі лексичних одиниць вибираються послідовності символів, що повторюються, які кодуються ланцюжком символів (кодом) меншої довжини. Результат кодування зводиться в таблицю, утворюючи так званий словник.

Існує досить багато реалізацій цього алгоритму, серед яких найбільш поширеними є алгоритм Лемпеля-Зіва (алгоритм LZ) та його модифікація алгоритм Лемпеля-Зіва-Велча (алгоритм LZW). Словником в даному алгоритмі є потенційно нескінченний список фраз. Алгоритм починає роботу з майже пустого словника, що містить тільки один закодований рядок, так званий NULL-рядок. Коли зчитується черговий символ вхідної послідовності даних, він додається до поточного рядка. Процес продовжується доти, поки поточний рядок відповідає якій-небудь фразі з словника. Але рано або пізно поточний рядок перестає відповідати якій-небудь фразі словника. У цей момент, коли поточний рядок являє собою останній збіг зі словником плюс щойно прочитаний символ повідомлення, кодер видає код, що складається з індексу збігу і наступного за ним символа, що порушив збіг рядків. Крім того, нова фраза, що складається з індексу збігу і наступного за ним снмвола, додається в словник. У наступний раз, коли ця фраза з'явиться в повідомленні, вона може бути використана для побудови більш довгої фрази, що підвищує міру стиснення інформації.

Алгоритм LZW побудований навколо таблиці фраз (словника), яка відображає рядки символів стиснуваного повідомлення в коди фіксованої довжини. Таблиця володіє так званою властивістю передування, тобто для кожної фрази словника, що складається з деякої фрази w і символа К фраза w також міститься в словнику. Якщо всі частинки словника повністю заповнені кодування перестає бути адаптивним (кодування відбувається виходячи з вже існуючих в словнику фраз).

Алгоритми стиснення цієї групи найефективніші для текстових даних великих обсягів і малоефективні для файлів малих розмірів (за рахунок необхідності зберігання словника).

Алгоритм Хафмана

В основі алгоритму Хафмана лежить ідея кодування бітовими групами. Спочатку проводиться частотний аналіз вхідної послідовності даних, тобто встановлюється частота входження кожного символу, що зустрічається у ній. Після цього символи сортуються по спаданню частоти входження.

Основна ідея полягає в наступному: чим частіше зустрічається символ, тим меншою кількістю біт він кодується. Результат кодування зводиться в словник, що необхідний для декодування.

Розглянемо простий приклад, що ілюструє роботу алгоритму Хафмана. Нехай задано текст, в якому літера 'А' входить 10 разів, літера 'B' - 8 раз, 'C'- 6 разів , 'D' - 5 разів, 'E' і 'F' - по 4 рази. Тоді один з можливих варіантів кодування за алгоритмом Хафмана наведений у таблиці 1.

Таблиця 1.

Символ

Частота входження

Бітовий код

A

10

00

B

8

01

C

6

100

D

5

101

E

4

110

F

4

111

Як видно з таблиці 1, розмір вхідного тексту до стиснення рівний 37 байт, тоді як після стиснення - 93 біт, тобто майже 12 байт (без врахування довжини словника). Коефіцієнт стиснення рівний 32%. Алгоритм Хафмана універсальний, тобто його можна застосовувати для стиснення даних будь-яких типів, але він малоефективний для файлів малих розмірів (за рахунок необхідності зберігання словника).

На практиці програмні засоби стиснення даних синтезують ці три "чистих" алгоритми, оскільки їх ефективність залежить від типу та обсягу даних. У таблиці 2 наведені найпоширеніші формати стиснення та відповідні їм програми-архіватори, що використовуються на практиці.

Таблиця 2.

Формат стиснення

Операційна система MS DOS

Операційна система Windows

Програма архівування

Програма розархівування

Програма архівування

Програма розархівування

ARJ

Arj.exe

Arj.exe

WinArj.exe

WinArj.exe

RAR

Rar.exe

Unrar.exe

WinRar.exe

WinRar.exe

ZIP

Pkzip.exe

Pkunzip.exe

WinZip.exe

WinZip.exe

Крім того, сучасні архіватори надають користувачеві повний спектр послуг для роботи з архівами, основними з яких є:

  1. створення нового архіву;
  2. додавання файлів в існуючий архів;
  3. розпакування файлів з архіву;
  4. створення архівів, що саморозпаковуються (self-extractor archive);
  5. створення розподілених архівів фіксованих розмірів для носіїв малої ємності;
  6. захист архівів паролями від несанкціонованого доступу;
  7. перегляд вмісту файлів різних форматів без попереднього розархівування;
  8. пошук файлів і даних всередині архіву;
  9. перевірка на віруси в архіві до розпакування;
  10. вибір та налаштування коефіцієнта стиснення.
Контрольні запитання
  1. Які фактори впливають на ступінь надлишковості даних?
  2. Що таке архів? Які програмні засоби називаються архіваторами?
  3. Чому методи стиснення при яких відбувається зміна вмісту даних називаються незворотніми?
  4. Наведіть приклади форматів стиснення з втратами інформації.
  5. В чому полягає перевага зворотніх методів стиснення над незворотніми? А недолік?
  6. Яка існує залежність між коефіцієнтом стиснення та ефективністю методу стиснення?
  7. В чому полягає основна ідея алгоритму RLE?
  8. В чому полягає основна ідея алгоритмів групи KWE?
  9. В чому полягає основна ідея алгоритму Хафмана?
  10. Які ви знаєте програми-архіватори? Коротко охарактеризуйте їх.
Урок 11. Комп'ютерні віруси

Комп'ютерний вірус - це невелика програма, що написана програмістом високої кваліфікації, здатна до саморозмноження й виконання різних деструктивних дій. На сьогоднішній день відомо понад 50 тис. Комп'ютерних вірусів. Існує багато різних версій стосовно дати народження першого комп'ютерного вірусу. Однак більшість фахівців сходяться на думці, що комп'ютерні віруси, як такі, вперше з'явилися у 1986 році, хоча історично виникнення вірусів тісно пов'язане з ідеєю створення самовідтворюючих програм.

Одним із "піонерів" серед комп'ютерних вірусів вважається вірус "Brain", створений пакистанським програмістом на прізвище Алві. Тільки у США цей вірус вразив понад 18 тис. комп'ютерів. На початку епохи комп'ютерних вірусів розробка вірусоподібних програм носила чисто дослідницький характер, поступово перетворюючись на відверто вороже протистояння користувачів та безвідповідальних, і навіть кримінальних "елементів". В ряді країн карне законодавство передбачає відповідальність за комп'ютерні злочини, в тому числі за створення та розповсюдження вірусів.

Віруси діють тільки програмним шляхом. Вони, як правило, приєднуються до файлу або проникають всередину файлу. У цьому випадку кажуть, що файл заражений вірусом. Вірус потрапляє в комп'ютер тільки разом із зараженим файлом. Для активізації вірусу потрібно завантажити заражений файл, і тільки після цього вірус починає діяти самостійно. Деякі віруси під час запуску зараженого файлу стають резидентними (постійно знаходяться в оперативній пам'яті комп'ютера) і можуть заражати інші файли та програми, що завантажуються. Інші різновиди вірусів відразу після активізації можуть спричиняти серйозні пошкодження, наприклад, форматувати жорсткий диск.

Дія вірусів може проявлятися по різному: від різних візуальних ефектів, що заважають працювати, до повної втрати інформації. Більшість вірусів заражують виконавчі програми, тобто файли з розширенням .EXE та .COM, хоча останнім часом все більшої популярності набувають віруси, що розповсюджуються через систему електронної пошти. Слід зауважити, що комп'ютерні віруси здатні заражати лише самі комп'ютери. Тому абсолютно абсурдними є різні твердження про вплив комп'ютерних вірусів на користувачів комп'ютерів.

Основними джерелами вірусів є:
  • дискета, на якій знаходяться заражені вірусом файли;
  • комп'ютерна мережа, в тому числі система електронної пошти та Internet;
  • жорсткий диск, на який потрапив вірус в результаті роботи з зараженими програмами;
  • вірус, що залишився в оперативній пам'яті після попереднього користувача.
Звідси випливає, що зараження комп'ютера не відбудеться, якщо:
  • на комп'ютері переписуються тексти програм, документів, файли даних системи управління базами даних (СУБД), таблиць табличних процесорів і т. д. (ці файли не є програмами);
  • виконується копіювання файлів з однієї дискети на іншу, в разі копіювання зараженого файлу його копія також буде заражена.
Основними ранніми ознаками зараження комп'ютера вірусом є:
  • зменшення обсягу вільної оперативної пам'яті;
  • сповільнення завантаження та роботи комп'ютера;
  • незрозумілі (без причин) зміни у файлах, а також зміни розмірів та дати останньої модифікації файлів;
  • помилки при завантаженні операційної системи;
  • неможливість зберігати файли в потрібних каталогах;
  • незрозумілі системні повідомлення, музикальні та візуальні ефекти і т.д.
Коли вірус переходить в активну фазу можливі такі ознаки:
  • зникнення файлів;
  • форматування жорсткого диска;
  • неспроможність завантаження файлів або операційної системи.
Існує дуже багато різних вірусів. Умовно їх можна класифікувати наступним чином:
  1. завантажувальні віруси або BOOT-віруси: заражають boot-сектори дисків. Дуже небезпечні, можуть призвести до повної втрати всієї інформації, що зберігається на диску;
  2. файлові віруси: заражають файли. Поділяються на:
    1. віруси, що заражують програми (файли з розширенням .EXE і .COM);
    2. макровіруси: віруси, що заражують файли даних, наприклад, документи Word або робочі книги Excel;
    3. віруси-супутники: використовують імена інших файлів;
    4. віруси сімейства DIR: спотворюють системну інформацію про файлові структури;
  3. завантажувально-файлові віруси: здатні вражати як код boot-секторів, так і код файлів;
  4. віруси-невидимки або STEALTH-віруси: фальсифікують інформацію прочитану з диска так, що програма, якій призначена ця інформація отримує невірні дані. Ця технологія, яку, інколи, так і називають Stealth-технологією, може використовуватися як в BOOT-вірусах, так і у файлових вірусах;
  5. ретровіруси: заражують антивірусні програми, намагаючись знищити їх або зробити непрацездатними;
  6. віруси-хробаки: заражують невеликі повідомлення електронної пошти, так званим заголовком, який по своїй суті є всього навсього лише Web-адресою місцезнаходження самого вірусу. При спробі прочитати таке повідомлення вірус починає зчитувати через глобальну мережу Internet своє 'тіло', яке після завантаження починає свою деструктивну дію. Дуже небезпечні, так як виявити їх дуже важко у зв'язку з тим, що заражений файл фактично не містить коду вірусу.

Якщо не вживати заходів для захисту від комп'ютерних вірусів, то наслідки зараження можуть бути дуже серйозними. В ряді країн карне законодавство передбачає відповідальність за комп'ютерні злочини, в тому числі за впровадження вірусів. Для захисту інформації від вірусів використовуються загальні та програмні засоби.

До загальних засобів, що допомагають запобігти зараженню та його руйнівних наслідків належать:

  • резервне копіювання інформації (створення копій файлів і системних областей жорстких дисків);
  • уникнення користування випадковими й невідомими програмами. Найчастіше віруси розповсюджуються разом із комп'ютерними вірусами;
  • перезавантаження комп'ютера перед початком роботи, зокрема, у випадку, якщо за цим комп'ютером працювали інші користувачі;
  • обмеження доступу до інформації, зокрема фізичний захист дискети під час копіювання файлів із неї.

До програмних засобів захисту належать різні антивірусні програми (антивіруси). Антивірус - це програма, яка виявляє й знешкоджує комп'ютерні віруси. Слід зауважити, що віруси у своєму розвиткові випереджають антивірусні програми, тому навіть у випадку регулярного користування антивірусів немає 100% гарантії безпеки. Антивірусні програми можуть виявляти та знищувати лише відомі віруси, при появі нового комп'ютерного вірусу захисту від нього не існує до тих пір, поки для нього не буде розроблено свій антивірус. Однак, багато сучасних антивірусних пакетів мають у своєму складі спеціальний програмний модуль, який називається евристичний аналізатор, і який здатний досліджувати вміст файлів на наявність коду, характерного для комп'ютерних вірусів. Це дає змогу вчасно виявляти та попереджати про небезпеку зараження новим вірусом.

Розрізняють такі типи антивірусних програм:
  1. програми-детектори: призначені для знаходження заражених файлів одним із відомих вірусів. Деякі програми-детектори можуть також лікувати файли від вірусів або знищувати заражені файли. Існують спеціалізовані (тобто призначені для боротьби з одним вірусом) детектори та поліфаги (можуть боротися з багатьма вірусами);
  2. програми-лікарі: призначені для лікування заражених дисків і програм. Лікування програми полягає у вилученні із зараженої програми тіла вірусу. Також можуть бути як поліфагами, так і спеціалізованими;
  3. програми-ревізори: призначені для виявлення зараження вірусом файлів, а також знаходження ушкоджених файлів. Ці програми запам'ятовують дані про стан програми та системних областей дисків у нормальному стані (до зараження) і порівнюють ці дані у процесі роботи комп'ютера. В разі невідповідності даних виводиться повідомлення про можливість зараження;
  4. лікарі-ревізори: призначені для виявлення змін у файлах і системних областях дисків й у разі змін повертають їх у початковий стан.
  5. програми-фільтри: призначені для перехоплення звернень до операційної системи, що використовуються вірусами для розмноження і повідомляють про це користувача. Останній має можливість дозволити або заборонити виконання відповідної операції. Такі програми є резидентними, тобто вони знаходяться в оперативній пам'яті комп'ютера.
  6. програми-вакцини: використовуються для обробки файлів і boot-секторів із метою попередження зараження відомими вірусами (в останній час цей метод використовується все частіше).

Слід зауважити, що вибір одного "найкращого" антивірусу є вкрай помилковим рішенням. Рекомендується використовувати декілька різних антивірусних пакетів одночасно. Вибираючи антивірусну програму слід звернути увагу на такий параметр, як кількість розпізнаючих сигнатур (послідовність символів, які гарантовано розпізнають вірус). Другий параметр - наявність евристичного аналізатора невідомих вірусів, його присутність дуже корисна, але суттєво уповільнює час роботи програми. На сьогоднішній день існує велика кількість різноманітних антивірусних програм. Розглянемо коротко найбільш поширені в Україні.

DRWEB

Один з кращих антивірусів із сильним алгоритмом знаходження вірусів. Поліфаг, здатний перевіряти файли в архівах, документи Word і робочі книги Excel, виявляє поліморфні віруси, котрі в останній час, отримують все більше поширення. Достатньо сказати, що епідемію дуже небезпечного вірусу OneHalf зупинив саме DrWeb. Евристичний аналізатор DrWeb, досліджуючи програми на наявність фрагментів коду, характерних для вірусів, дозволяє знайти майже 90% невідомих вірусів. При завантаженні програми в першу чергу DrWeb перевіряє самого себе на цілісність, після чого тестує оперативну пам'ять. Програма може працювати у діалоговому режимі, має дуже зручний інтерфейс користувача, який можна настроювати.

ADINF

Антивірус-ревізор диска ADINF (Avanced DiskINFoscope) дозволяє знаходити та знищувати, як існуючі звичайні, stealth- і поліморфні віруси, так і зовсім нові. Антивірус має в своєму розпорядженні лікуючий блок ревізору ADINF - Adinf Cure Module - який може знешкодити до 97% всіх вірусів. Цю цифру наводить "ДіалогНаука", виходячи з результатів тестування, котре відбувалося на колекціях вірусів двох визнаних авторитетів в цій області - Д.Н.Лозинського й фірми Dr.Solomon's (Великобританія).

ADINF завантажується автоматично у разі вмикання комп'ютера і контролює boot-сектор і файли на диску (дата й час створення, довжина, контрольна сума), виводячи повідомлення про їх зміни. Завдяки тому, що ADINF здійснює дискові операції в обхід операційної системи, звертаючись до функцій BIOS, досягаються не тільки можливість виявлення активних stealth-вірусів на рівні переривання Int 13h, але і висока швидкість перевірки диску. Якщо знайдено boot-вірус, то ADINF просто відновить попередній завантажувальний сектор, котрий зберігається в його таблиці.

Якщо вірус є файловим, то тут на допомогу приходить лікуючий блок Adinf Cure Module, який на основі звіту основного модуля про заражені файли порівнює нові параметри файлів із попередніми, які зберігаються в спеціальних таблицях. При виявленні розбіжностей ADINF відновлює попередній стан файлу, а не знищує тіло вірусу, як це роблять поліфаги.

AVP

Антивірус AVP (AntiVirus Program) відноситься до поліфагів, у процесі роботи перевіряє оперативну пам'ять, файли, в тому числі архівні, на гнучких, локальних, мережних і CD-ROM дисках, а також системні структури даних, такі як завантажувальний сектор, таблицю розділів і т.д. Програма має евристичний аналізатор, котрий, за твердженнями розробників антивірусу здатний знаходити майже 80% усіх вірусів. Програма AVP є 32-розрядним додатком для роботи в середовищі операційних систем Windows 98, NT і 2000, має зручний інтерфейс, а також одну з найбільших у світі антивірусну базу. Нові бази антивірусів до AVP з'являються приблизно один раз у тиждень і їх можна отримати з Internet. Ця програма здійснює пошук і вилучення найрізноманітніших вірусів, у тому числі:

  • поліморфних, або вірусів, що самошифруються;
  • стелс-вірусів, або вірусів-невидимок;
  • нових вірусів для Windows;
  • макровірусів, що заражають документи Word і таблиці Excel.

Крім того, програма AVP здійснює контроль файлових операцій у системі у фоновому режимі, виявляє вірус до моменту реального зараження системи, а також визначає невідомі віруси за допомогою евристичного модуля.

Контрольні запитання
  1. Що таке комп'ютерний вірус?
  2. Яким чином вірус заражує комп'ютер?
  3. Яким чином діють комп'ютерні віруси?
  4. Які ви знаєте джерела зараження комп'ютерним вірусом?
  5. За якими ознаками можна виявити факт зараження комп'ютерним вірусом?
  6. Які ви знаєте типи вірусів? Які деструктивні дії вони здійснюють?
  7. Які заходи рекомендується вживати, щоб запобігти зараженню комп'ютерним вірусом?
  8. Що таке антивірус? Які типи антивірусів ви знаєте?
  9. Що таке евристичний аналізатор? Які функції він виконує?
  10. Наведіть приклади антивірусних програм. Коротко охарактеризуйте їх.
Урок 12(I). Комп'ютерна графіка. Растрова графіка

Представлення даних на моніторі у графічному виді вперше було реалізовано всередині 50-х років для великих ЕОМ, що застосовувались в наукових і військових дослідженнях. Тепер, графічний спосіб відображення даних став приналежністю великого числа комп'ютерних систем. Графічний інтерфейс є необхідним для програмного забезпечення різного класу, починаючи з операційних систем.

Комп'ютерна графіка, це спеціальна ділянка інформатики, що вивчає методи і засоби створення та обробки зображень за допомогою програмно-апаратних обчислювальних комплексів.

Комп'ютерна графіка охоплює всі види та форми представлення зображень, як на екрані монітора, так і на зовнішньому носії (папір, плівка, тощо). Комп'ютерна графіка застосовується для візуалізації даних у різних сферах людської діяльності:

  • медицина - комп'ютерна томографія;
  • наука - склад речовин, векторні поля графіки процесів;
  • дизайн - реклама, поліграфія, моделювання.

В залежності від способу формування зображень, комп'ютерну графіку можна поділити на:

  • растрову;
  • векторну;
  • фрактальну;
  • тривимірну.

За способами представлення кольорів комп'ютерна графіка поділяється на:

  • чорно-білу;
  • кольорову.

За спеціалізацією в різних галузях комп'ютерна графіка є:

  • інженерною;
  • науковою;
  • web-графікою;
  • комп'ютерною поліграфією.

На перетині комп'ютерних, телевізійних та кінотехнологій стрімко розвивається комп'ютерна графіка і анімація. Значне місце посідає графіка для комп'ютерних ігор. Обіг ігрових програм складає десятки мільярдів доларів і стимулює розвиток анімації.

Структура та методи комп'ютерної графіки засновані на досягненнях фундаментальних та прикладних наук: математики, фізики, хімії, біології, статистики, програмування тощо. Це стосується, як програмних, так і апаратних засобів створення та обробки зображень. Тому комп'ютерна графіка є однією з найважливіших ділянок інформатики та стимулює розвиток комп'ютерної індустрії.

Растрова графіка

Застосовується у випадках, коли графічний об'єкт представлено у вигляді комбінації точок (пікселів), яким притаманні свій колір та яскравість і які певним чином розташовані у координатній сітці. Такий підхід є ефективним у випадку, коли графічне зображення має багато напівтонів і інформація про колір важливіша за інформацію про форму (фотографії та поліграфічні зображення). При редагуванні растрових об'єктів, користувач змінює колір точок, а не форми ліній. Растрова графіка залежить від оптичної роздільчості, оскільки її об'єкти описуються точками у координатній сітці певного розміру. Роздільчість вказує кількість точок на одиницю довжини.

Потрібно розрізняти:

  • роздільчість оригінала;
  • роздільчість екранного зображення;
  • роздільчість друкованого зображення.

Роздільчість оригінала. Вимірюється у точках на дюйм (dpi - dots per inch) і залежить від вимог до якості зображення та розміру файлу, способу оцифрування або методу створення готового зображення, вибраного формату файлу та інших параметрів. Зрештою, чим вище вимоги до якості, тим більша має бути роздільчість.

Роздільчисть екранного зображення. Для екранного зображення, елементарну точку растра називають пікселом. Розмір піксела коливається в залежності від вибраної екранної роздільчості, роздільчості оригіналу й масштабу відображення. Монітори можуть забезпечити роздільчість 640х480, 800х600, 1024х768, 1600х1200 і вище. Відстань між сусідніми точками люмінофора в якісному моніторі складає 0,22-0,25 мм. Для екранного зображення достатньо роздільчості 72 dpi.

Роздільчість друкованого зображення. Розмір точки растрового зображення залежить від застосованого методу та параметрів растрування оригіналу. При раструванні на оригінал накладається сітка ліній, комірки якої утворюють елемент растра. Частота сітки растра вимірюється числом ліній на дюйм (lpi - lines per inch) і називається лінєатурою. Розмір точки растра розраховується для кожного елементу і залежить від інтенсивності тону в цій комірці. Якщо у растрі є абсолютно чорний колір, тоді розмір точки растра співпадає з розміром елементу растра (100% заповненість). Для абсолютно білого кольору заповненість складає 0%. На практиці заповненість коливається у межах 3-98%.

Всі точки растру мають однакову оптичну щільність, що наближується до абсолютно чорного кольору. Ілюзія темнішого кольору створюється за рахунок збільшення розмірів точок і скорочення проміжкового поля між ними при однаковій відстані між центрами елементів растра. Такий метод називається растрування з амплітудною модуляцією.

При застосуванні методу з частотною модуляцією, інтенсивність тону регулюється зміною відстані між сусідніми точками однакового розміру, тобто в комірках растра з різною інтенсивністю тону знаходиться різне число точок. Зображення, растровані за частотно-модульним методом, якісніші, оскільки розмір точок мінімальний.

При методі стохастичного растрування, враховується число точок, необхідне для відображення потрібної інтенсивності тону у комірці растра. Згодом, ці точки розташовуються всередині комірки на відстані, що підраховується квазівипадковим методом. Регулярна структура растра всередині комірки й у зображення відсутня. Такий спосіб потребує великих трат обчислювальних ресурсів і високої точності поліграфічного устаткування, тому застосовується лише для художніх робіт.

Глибина кольору. Характеризує максимальне число кольорів, які використані у зображенні. Існує декілька типів зображень із різною глибиною кольору:

  • чорно-білі;
  • у відтінках сірого;
  • з індексованими кольорами;
  • повноколірні;

Чорно-білі зображення. На один піксел зображення відводиться 1 біт інформації - чорний та білий. Глибина кольору - 1 біт.

Зображення у відтінках сірого. Піксел сірого зображення кодується 8 бітами (1 байт). Глибина кольору - 8 біт, піксел може приймати 256 різних значень - від білого (255) до чорного (0 яскравості).

Зображення з індексованими кольорами. Перші кольорові монітори працювали з обмеженою колірною гамою (16, згодом 256 кольорів). Такі кольори називаються індексованими і кодуються 4 або 8 бітами у вигляді колірних таблиць. В такій таблиці всі кольори вже визначені і можна використовувати лише їх.

Повноколірні зображення. Глибина кольору не менше як 24 біти, що дає можливість відтворити понад 16 мільйонів відтінків. Повноколірні зображення називаються True Color (правдивий колір). Бітовий об'єм кожного піксела розподіляється по основних кольорах обраної колірної моделі, по 8 бітів на колір. Колірні складові організуються у вигляді каналів, спільне зображення каналів визначає колір зображення. Повноколірні зображення на відміну від вище розглянутих є багатоканальними і залежать від колірної моделі (RGB, CMY, CMYK, Lab, HBS), які різняться за глибиною кольорів і способом математичного опису кольорів.

Інтенсивність тону (світлота). Поділяється на 256 рівнів. Більше число градацій не сприймається людським оком і є надлишковим. Менша кількість погіршує сприйняття інформації (мінімальним є 150 рівнів). Для відтворення 256 рівнів тону достатньо мати розмір комірки растра 16х16 точок.

Розмір файлу. Засобами растрової графіки створюють та обробляють зображення, що потребують високої точності у передачі кольорів та напівтонів. Розміри файлів напряму зв'язані зі збільшенням роздільчості і можуть сягати десятки мегабайтів.

Масштабування растрових зображень. При збільшенні растрового зображення, можна спостерігати пікселізацію, тобто при масштабуванні збільшується розмір точок і стають помітними елементи растра. Для усунення цього, потрібно заздалегідь оцифрувати оригінал із роздільчістю, достатньої для якісного відтворення при масштабуванні. Або, при масштабуванні застосовують метод інтерполяції, коли при збільшенні зображення, додається необхідне число проміжкових точок.

Прикладні програми растрової графіки призначені для створення книжкових та журнальних ілюстрацій, обробки оцифрованих фотографій, слайдів, відеокадрів, кадрів мультиплікаційних фільмів. Найпопулярнішими прикладними програмами є продукти фірм

  • Adobe - PhotoShop,
  • Corel - PhotoPaint,
  • Macromedia - FireWorks,
  • Fractal Design - Painter,
  • стандартний додаток у Windows - PaintBrush.
Програми растрової графіки можуть використовувати:
  • художники-ілюстратори;
  • художники-мультиплікатори;
  • художники-дизайнери;
  • фотографи та ретушери;
  • поліграфісти;
  • web-дизайнери;
  • люба людина - вільний художник, із масою творчих ідей та потенціалу.
Переваги растрової графіки:

· простота автоматизованого вводу (оцифрування) зображень, фотографій, слайдів, рисунків за допомогою сканерів, відеокамер, цифрових фотоапаратів; · фотореалістичність. Можна отримувати різні ефекти, такі як туман, розмитість, тонко регулювати кольори, створювати глибину предметів.

Недоліки растрової графіки:
  • складність управління окремими фрагментами зображення. Потрібно самостійно виділяти ділянку, що є складним процесом;
  • растрове зображення має певну роздільчість і глибину представлення кольорів. Ці параметри можна змінювати лише у визначених межах і, як правило, із втратою якості;
  • розмір файлу є пропорційним до площі зображення, роздільчості і типу зображення, і, переважно, при хорошій якості є великим.
Урок 12(II). Комп'ютерна графіка. Векторна графіка. Фрактальна графіка
Векторна графіка

На відміну від растрової графіки, у векторній графіці базовим елементом є лінія, яка описується математичною формулою. Таке представлення даних компактніше, але побудова об'єктів супроводжується неперервним перерахунком параметрів кривої у координати екранного або друкованого зображення. Лінія є елементарним об'єктом, якому притаманні певні особливості: форма, товщина, колір, тощо. Любий об'єкт (прямокутник, еліпс, текст і навіть пряма лінія) сприймається як криві лінії. Виключення складають лише імпортовані растрові об'єкти.

Векторні об'єкти завжди мають шлях, що визначає їх форму. Якщо шлях є замкненим, тобто кінцева точка співпадає з початковою, об'єкт має внутрішню ділянку, яка може бути заповненою кольором або іншими об'єктами. Всі шляхи містять дві компоненти: сегменти та вузли.

  • Шлях уявляє собою маршрут, що з'єднує початкову та кінцеву точку.
  • Сегмент - окрема частина шляху, може бути як прямою, так і кривою лінією.
  • Вузол - початкова або кінцева точка сегмента.

Кожен елемент векторної графіки містить ці три основні елементи і дозволяє їх редагування.

Математичні основи векторної графіки

Різні об'єкти мають різні способи представлення.

  • Точка. Об'єкт на площині представляється двома числами (х, у) відносно початку координат.
  • Пряма лінія. Їй відповідає рівняння у=kx+b. Вказавши параметри k та b можна створити пряму лінію у відомій системі координат.
  • Сегмент прямої. Для опису потрібно додатково вказати параметри х1 та х2, відповідно початку та кінця відрізку.
  • Крива лінія ІІ порядку. До них відносяться еліпси, круги, параболи, гіперболи тощо. Пряма лінія є також випадком кривої ІІ порядку. Крива ІІ порядку не має точок перегину і описується рівнянням а0х2+а1у2+а2ху+а3х+а4у+,а5=0. Для побудови відрізка кривої додатково потрібні ще два параметри початку та кінця відрізку.
  • Крива лінія ІІІ порядку. Важлива наявність точки перегину, що дозволяє відобразити різноманітні об'єкти. Рівняння кривої ІІІ порядку а0х3+а1у3+а2х2у+а3ху2+а4х2+а5у2+а6ху+а7х+а8у+а9=0. Для опису відрізка потрібні ще два параметри початку та кінця відрізку. Зауважимо, що пряма та криві ІІ порядку є частковим випадком кривих ІІІ порядку.
  • Криві Без'є. Спрощений вид кривих ІІІ порядку. Метод побудови кривих Без'є заснований на використанні пари дотичних, що проведені до відрізка лінії в його закінченні. На форму кривої лінії впливає кут нахилу дотичної та довжина її відрізка. Таким чином, дотичні відіграють роль віртуальних важелів, за допомогою яких керують формою кривої.

За допомогою кривих створюється контур об'єкта, всередині якого може бути заповнення (любий колір, штрихування або зображення). Заповнений об'єкт трактується як єдиний елемент, тобто при змінюванні форми об'єкта, заповнення заповнює всю його внутрішню ділянку.

Заповнення можна розбити на 4 категорії:

  • однорідне заповнення одним кольором або штрихуванням;
  • градієнтне, при якому кольори або тіні поступово змінюються (лінійна, радіальна, конічна, прямокутна тощо);
  • візерункове, при якому об'єкт заповнюється повторювальними зображеннями (двоколірними або повноколірними);
  • текстурне заповнення (художні зображення).

У векторних редакторів є засоби застосування ефектів до простих об'єктів (відтінювання, витискування, викривлення, прозорість тощо).

Слід відмітити наявність засобів обробки тексту, до яких можна застосувати всі прийоми редагування об'єктів, керувати розмірами тексту і повертати в любий бік.

Переваги векторної графіки:

  • невеликі за розміром файли, оскільки зберігається не зображення, а лише його основні дані, використовуючи які, програма відновлює зображення;
  • розмір об'єктів та опис колірних характеристик майже не збільшує розміри файлу;
  • об'єкти легко трансформуються, ними легко маніпулювати. Редагуючи векторний об'єкт, можна змінити властивості ліній, з яких складається зображення. Можна пересувати об'єкт, змінювати його розміри, форму та колір, не впливаючи на якість зображення;
  • векторна графіка не залежить від роздільчості, тобто векторні об'єкти відтворюють на пристроях з різною роздільчістю без втрати якості зображення.
  • векторна графіка може містити в собі фрагменти растрової графіки, які перетворюються в об'єкти, але мають обмеження у їх обробці;
  • у програмах векторної графіки є розвинуті засоби інтеграції зображення та тексту. Єдиний підхід до них обумовлює створення кінцевого продукту;

Векторні програми незамінні там, де принципове значення має збереження чітких контурів, а саме:

  • повноколірні ілюстрації;
  • складні креслення;
  • логотипи та емблеми;
  • графічні зображення для Web;
  • мультиплікація;
  • рисунки на основі оригіналів.

В арсеналі векторних програм є безліч інструментів для виконання різноманітних задач, як у традиційних операційних середовищах, так і в Інтернеті.

Користувачами векторних редакторів можуть бути:

  • технічні редактори;
  • вільні художники й дизайнери-початківці;
  • розробники web-сторінок;
  • оператори настільних видавничих систем;
  • художники по рекламі;
  • справжні художники-ілюстратори;
  • користувачі початківці та потенційні користувачі.
Найпопулярнішими прикладними програмами є продукти фірм:
  • Corel - CorelDraw,
  • Adobe - Illustrator,
  • Macromedia - FreeHand,
  • стандартний додаток у MS Office - Word Editor.
Фрактальна графіка

Фрактальна графіка, як і векторна, заснована на математичних обчисленнях. Однак, базовим елементом є математична формула, ніяких об'єктів у пам'яті комп'ютера не зберігається і зображення будується виключно по рівняннях. Фрактальна графіка міститься у пакетах для наукової візуалізації для побудови, як найпростіших структур так і складних ілюстрацій, що імітують природні процеси та тривимірні об'єкти.

Серед програмних засобів можна виділити продукти фірми Golden SoftWare:

  • Surfer - створення тривимірних поверхонь;
  • Grapher - створення двовимірних графіків;
  • Map Viewer - побудова кольорових карт.

Surfer дозволяє обробити та візуалізувати двовимірні набори даних, що описані функцією z=f (x,y). Можна побудувати цифрову модель поверхні, застосувати допоміжні операції і візуалізувати результат.

Grapher призначений для обробки та виводу графіків, що описані функціями y=f(x). Не має обмежень по числу графіків на одному рисунку або числу кривих в одному графіку і дозволяє розмістити декілька осей з різними масштабами та одиницями виміру.

Map Viewer дозволяє вводити та корегувати карти - змінювати масштаб, перетворювати координати, обробляти й виводити у графічному вигляді числову інформацію, пов'язану з картами.

Пакет Iris Explorer (фірма Graphics) призначена для створення моделей погодних умов та океану.

Пакет Earth Watch (фірма Earth Watch) призначений для моделювання та демонстрації тривимірного зображення метеоумов над Землею, будувати топологічні поверхні по космічних знімках і прогнозувати погоду на тиждень вперед.

Модуль Chart у стандартному пакеті MS Office дозволяє легко й наочно створити графіки на основі даних, що знаходяться у таблиці. Користувач може перетворити графіки у любу з 5 основних форм графіків:

  • гістограма;
  • лінії;
  • площі;
  • в полярних координатах;
  • поверхні.

Також, при зміні даних у таблиці, змінюється відповідне значення у графіку.

Урок 12(III). Комп'ютерна графіка. Тривимірна графіка
Тривимірна графіка

Тривимірна графіка призначена для імітації фотографування або відеозйомки тривимірних образів об'єктів, які можуть бути попередньо підготовані у пам'яті комп'ютера.

При використанні засобів тривимірної графіки синтез зображень виконується за алгоритмом, що містить:

  • попередня підготовка;
  • створення геометричної моделі сцени;
  • налаштування освітлення та зйомочних камер;
  • підготовка та призначення матеріалів;
  • візуалізація сцени.

Перші чотири пункти є підготовчими, а останній власне формує зображення.

Попередня підготовка. На цьому етапі складається вміст сцени. Треба передбачити всі об'єкти та їх деталі, тому бажано мати намальований ескіз.

Створення геометричної моделі сцени. Будуються тривимірні геометричні моделі об'єктів, що мають ширину, довжину та висоту. Об'єкти розташовуються у тривимірному просторі, причому їх можна вкладати у середину інших об'єктів. Набір інструментів по створенню геометричних моделей називається геометричним конструктором сцен. Після створення геометричної моделі, сцену можна розглядати з любого ракурсу.

Робота над композицією: світло та камери. Відбувається налаштування моделей джерел освітлення та розставляння зйомочних камер. Правильний підбір джерел освітлення дозволяє виконати імітацію фотографування сцени в любих умовах освітлення. Освітлення всіх об'єктів, їхні тіні та відблиски світла розраховуються програмою автоматично. Моделі зйомочних камер надають можливості розглядати тривимірну сцену та виконувати її зйомку під любим кутом зору.

Підготовка та призначення матеріалів. Виконується робота, що забезпечує візуальну правдивість сцени та наближує якість зображення до реальної фотографії. В наш час є великі можливості по створенню нових матеріалів або вибору готових матеріалів із бібліотек, що розповсюджуються на CD- дисках або Інтернеті.

Працюючи з матеріалами, можна налаштовувати їх властивості, зокрема, силу відблискування, прозорість, самовипромінювання, дзеркальність, рельєфність. У склад матеріалів можна вміщувати фотографії реальних об'єктів навколишнього світу. Окрім того, фотографії можна використовувати у якості фону сцени.

Візуалізація сцени, тобто формування сцени, яке займає досить довгий час, що залежить від складності сцени та швидкодії комп'ютера.

На етапі візуалізації програма розраховує та наносить на зображення всі тіні, бліки, взаємне відбивання об'єктів. Для підвищення достовірності зображення можна створити імітацію природних явищ (димка, туман, полум'я).

Вигаданий світ, створений таким чином, називається віртуальним, тобто потенційно можливим. На питання, чи не простіше сфотографувати реальну сцену, можна відповісти, що є випадки, коли використання тривимірної графіки є єдиним можливим засобом рішення.

Області застосування тривимірної графіки
Комп'ютерне проектування:
  • швидке вирішення задач проектування інтер'єрів;
  • вбудовування вигаданої сцени у зображення реального світу. Тривимірна графіка звільнює від необхідності створення макета і забезпечує гнучкі можливості синтезу зображення сцени для любої погоди і під любим кутом зору;
  • вбудовування зображення реального об'єкта у тривимірну сцену як складової (віртуальна галерея);
Автоматизоване проектування:
  • синтез зовнішнього вигляду складних деталей, що виготовляються методами штампування токарних та фрезерних операцій, візуальний вигляд автомобілів, літаків, пароплавів.
  • cтворення тривимірних образів деталей та конструкцій, хоча й є складною задачею, але простішою, ніж створення масштабних або повнорозмірних макетів.
Комп'ютерні ігри:
  • найпопулярніша ділянка використання тривимірної графіки. По мірі удосконалення програмних засобів моделювання, зросту продуктивності та збільшення ресурсів пам'яті комп'ютерів віртуальні світи стають більш складними й подібними до реальності.
Комбіновані зйомки:
  • тривимірну графіку застосовують там, де зробити реальні фотографії просто неможливо, або потребує великих витрат (внутрішність працюючого двигуна, науково-фантастичні сюжети, нереальні світи, відеомонтаж, реклама тощо). Практично застосовується у книжковій та журнальній графіці і є популяризацією науки, реклами, художньої творчості.
Комп'ютерна мультиплікація:
  • спрощує роботу розробників у сотні та тисячі разів.
Недоліки тривимірної графіки
  • підвищені вимоги до апаратної частини комп'ютера (об'єм оперативної пам'яті, наявність вільного місця на твердому диску, швидкодія комп'ютера);
  • велика підготовча робота по створенню моделей всіх об'єктів сцени та призначенню їм матеріалів;
  • обмежена свобода у формуванні зображення (потрібно враховувати об'єм об'єктів);
  • жорсткий контроль за взаємним розташуванням відносно базису (об'єкт може втілюватись у інший об'єкт); необхідність додаткових зусиль для надання синтезованому зображенню реалістичності.
  • часто результати візуалізації виглядають дуже правильно, чітко, що позбавляє сцену життєвості. У складі програм тривимірної графіки міститься набір фільтрів, що дозволяють імітувати глибину різкості зображень, зернистість віртуальної фотоплівки, змазування контуру при русі у момент зйомки.
Контрольні запитання
  1. Що таке комп'ютерна графіка? Сфери застосування комп'ютерної графіки?
  2. Класифікація комп'ютерної графіки?
  3. Визначення растрової графіки? Що є основним при створенні зображення?
  4. Переваги та недоліки растрової графіки? Популярні редактори растрової графіки?
  5. Визначення векторної графіки? Що є основним при створенні зображення?
  6. Переваги та недоліки векторної графіки? Популярні редактори векторної графіки?
  7. Визначення фрактальної графіки? Популярні редактори фрактальної графіки?
  8. Для чого призначена тривимірна графіка?
  9. Алгоритм створення тривимірної сцени?
  10. Області використання тривимірної графіки?
Урок 13. Мережа Інтернет
Загальні відомості про Internet.

Internet - найбільша глобальна комп'ютерна мережа, що зв'язує десятки мільйонів абонентів у більш як 150 країнах світу. Щомісяця її поширеність зростає на 7-10%. Internet утворює немовби ядро, яке забезпечує, взаємодію інформаційних мереж, що належать різним установам у всьому світі. Якщо раніше вона використовувалася виключно як середовище для передачі файлів і повідомлень електронної пошти, то сьогодні вирішуються більш складні завдання, які підтримують функції мережного пошуку та доступу до розподілених інформаційних ресурсів й електронних архівів. Таким чином, Internet можна розглядати як деякий глобальний інформаційний простір.

Мережа Internet, що служила спочатку дослідницьким і навчальним групам, стає все популярнішою в ділових колах. Компанії спокушують дешевий глобальний зв'язок і його швидкість, зручність для проведення сумісних робіт, доступні програми, унікальна база даних цієї мережі. Вони розглядають глобальну комп'ютерну мережу як доповнення до своїх власних локальних мереж. Уже кілька років розвиваються і встигли широко ввійти в практику в розвинених країнах технології Intranet, що є інформаційними технологіями "великої" мережі в корпоративних мережах і навіть у дуже невеликих мережах ПК підприємств малого бізнесу. При низькій вартості послуг (часто це тільки фіксована щомісячна плата за лінії зв'язку або телефон) користувачі можуть дістати доступ до комерційних і некомерційних інформаційних служб США, Канади, Австралії, європейських країн, а тепер уже України та Росії. В архівах вільного доступу мережі Internet можна знайти інформацію практично з усіх сфер людської діяльності, починаючи з нових наукових відкриттів до прогнозу погоди на завтра. В Internet можна знайти рекламу багатьох тисяч фірм і розмістити (часто безкоштовно!) свою рекламу. Крім того, Internet надає унікальні можливості дешевого, надійного та конфіденційного глобального зв'язку. Це виявляється дуже зручним для фірм, що мають свої філіали по всьому світу, транснаціональних корпорацій і структур управління. Як правило, використання інфраструктури Internet для міжнародного зв'язку коштує набагато дешевше від прямого комп'ютерного зв'язку через супутниковий канал або телефон.

Електронна пошта - найпоширеніша послуга мережі Internet. Сьогодні свою адресу в системі електронної пошти мають сотні мільйонів чоловік. Вартість пересилання листа електронною поштою значно нижча за пересилання звичайного листа. Крім того, повідомлення, передане електронною поштою, досягає адресата протягом кількох хвилин, тоді як звичайний лист він одержує через кілька днів, а то і тижнів.

Стандарти Internet забезпечують можливість групової роботи над спільним проектом за допомогою електронної пошти, гіпертекстових документів (служба WWW), а також за допомогою теле-, аудіо- і навіть відеоконференцій у масштабі реального часу. Для забезпечення інформаційної безпеки в мережі застосовуються різні протоколи шифрування конфіденційної інформації, електронні підписи, сертифікація інформації. Заборона на несанкціоноване переміщення даних між локальною мережею підприємства і глобальною мережею може забезпечуватися спеціальними комп'ютерами або програмами (брандмауерами).

Основні мережні сервіси

Практично всі послуги мережі Internet побудовані на принципі "клієнт-сервер".

  • Сервер (у мережі Internet) - це комп'ютер або програма, здатні надавати клієнтам (у міру надходження від них запиту) деякі мережні послуги.
  • Клієнт - прикладна програма, завантажена в комп'ютер користувача, яка забезпечує передачу запитів до сервера й одержання відповідей від нього.

Різні сервіси мають різні прикладні протоколи. У міру розвитку мережі з'являються нові протоколи (сервіси), змінюючи її вигляд і стрімко розширюючи коло користувачів. Таким чином, щоб скористатися якоюсь із служб мережі Internet, необхідно встановити на комп'ютері клієнтську програму, здатну працювати за протоколом цієї служби. Деякі клієнтські програми входять до складу ОС Windows 98, NT, а також до складу програм-броузерів, наприклад, Microsoft Internet Explorer та Netscape Communicator. Розглянемо деякі сервіси, які забезпечує Internet.

Сервіс FTP (File Transfer Protocol). Це протокол передачі файлів, один із перших сервісів Internet. Цей сервіс дає можливість абоненту обмінюватися двійковими і текстовими файлами з будь-яким комп'ютером мережі. Встановивши зв'язок із віддаленим комп'ютером, користувач може скопіювати файл із нього на свій комп'ютер або скопіювати файл із свого на віддалений комп'ютер. Для вузлів FTP характерною є наявність процедури входу (login). Як "гостьові" ім'я й пароль часто використовуються імена anonymous, ftp, а також адреса електронної пошти. При цьому користувачеві надається доступ до безкоштовно поширюваної інформації. Для зручності роботи з цим сервісом розроблено цілий ряд прикладних програма, що забезпечують зручний Windows-подібний інтерфейс для FTP-сервісу. Даний сервіс може бути використаний для комерційного поширення програмних продуктів, баз даних, моделей, рекламних презентацій, великих за обсягом документів (книг) тощо.

Електронна пошта (E-mail). Вона є одним із перших і, мабуть, найпоширенішим сервісом Internet. Цей сервіс забезпечує обмін поштовими повідомленнями з будь-яким абонентом мережі Internet. Існує можливість відправлення як текстових, так і двійкових файлів. Електронна пошта є найдешевшим і доступним Internet-сервісом в Україні. Можна навести такі переваги електронної пошти в організації ділової діяльності:

  • реалізується дешеве і майже моментальне розсилання;
  • не витрачається час на візити до посадових осіб із дрібних питань;
  • не треба переписувати (передруковувати) копії для розсилання;
  • дуже просто використати цитати, відповідаючи на повідомлення;
  • архів листування зберігається в комп'ютері в зручному вигляді;
  • можна задавати списки розсипки, псевдоніми (alias), вести адресні записники;
  • можна передавати двійкові файли (схеми, ілюстрації, програми, архіви тощо).

Поштові сервери одержують повідомлення від клієнтів і пересилають їх по ланцюжку до поштових серверів адресатів, де ці повідомлення накопичуються. При встановленні сполучення між адресатом і його поштовим сервером, за командою відбувається передача повідомлень, що надійшли на комп'ютер адресата. Серед клієнтських поштових програм можна виділити The Bat, Microsoft Outlook та інші.

Сервіс Мail Lists (списки розсилки). Його створено на підставі протоколу електронної пошти. Підписавшись (безкоштовно) на списки розсилки, можна регулярно одержувати електронною поштою повідомлення про певні теми (науково-технічні й економічні огляди, презентація нових програмних та апаратних засобів і т. д.).

Сервіс Usenet (групи новини або телеконференції). Він забезпечує обмін інформацією (повідомлення, статті) між усіма, хто користується ним. Це щось на зразок електронної дошки оголошень, на яку будь-який бажаючий може помістити своє повідомлення, і воно стає доступним для всіх інших. Цей сервіс дає змогу поширювати й одержувати комерційну інформацію, дізнаватися про новини ділового світу. Новини поділяються за темами на групи, що якоюсь мірою їх упорядковує. На певні групи можна оформити підписку і періодично, як і електронною поштою, одержувати всі повідомлення, що проходять за темою групи. Для реалізації цього сервісу існують клієнтські програми, наприклад, Microsoft Internet News.

Сервіс WWW (World Wide Web - всесвітня павутина). WWW - це єдиний інформаційний простір, який складається із сотень мільйонів взаємозв'язаних гіпертекстових електронних документів, що зберігаються на Web-серверах. Окремі документи всесвітньої павутини називаються Web-сторінками. Групи тематично об'єднаних Web-сторінок утворюють Web-вузол (жаргонний термін - Web-сайт, або просто сайт). Web-сторінка - це текстовий файл, що містить опис зображення мультимедійного документа на мові гіпертекстової розмітки - HTML (Hyper-Text Markup Language). Сторінка може містити не тільки форматований текст, а й графічні, звукові та відео об'єкти.

Найважливішою рисою Web-сторінок є гіпертекстові посилання. З будь-яким фрагментом тексту або, наприклад, із малюнком, можна пов'язати інший Web-документ, тобто встановити гіперпосилання. У цьому разі під час клацання лівою клавішею миші на тексті або рисунку, що є гіперпосиланням, відправляється запит на доставку нового документа. Цей документ, у свою чергу, також може мати гіперпосилання на інші документи. Таким чином сукупність величезного числа гіпертекстових електронних документів, які зберігаються в серверах WWW, утворює своєрідний гіперпростір документів, між якими можливе переміщення.

Для передачі інформації у WWW використовується протокол HTTP (HyperText Transfer Protocol - протокол передачі гіпертексту). Перегляд Web-сторінок і переміщення через посилання користувачі здійснюють за допомогою програм браузерів (від слова "to browse" - переглядати). Найпопулярнішими Web-браузерами в Україні є Microsoft Internet Explorer та Netscape Communicator.

Сервіс IRC (Internet Relay Chat). Він забезпечує проведення телеконференцій у режимі реального часу. Переваги: можна анонімно поговорити на цікаву тему або швидко одержати консультацію. На відміну від системи телеконференцій, в якій спілкування між учасниками обговорення теми відкрито для всього світу, в системі IRC беруть участь, як правило, лише кілька чоловік. Іноді службу IRC називають чат-конференціями, або просто чатом. Існує кілька популярних клієнтських програм для роботи з серверами і мережами, що підтримують сервіс IRC, наприклад, програми mIRC і mIRC32 для Windows. Ці, а також подібні до них програми застосовуються для ділового й особисто-го спілкування персоналу фірм у реальному часі, для проведення групових консультацій і нарад.

Служба ICQ. Вона призначена для пошуку мережної IP-адреси людини, комп'ютер якої приєднано в даний момент до мережі Internet. Назва служби є акронімом виразу І seek you - я тебе шукаю. Необхідність у подібній послузі пов'язана з тим, що більшість користувачів не мають постійної IP-адреси. Їм видається динамічна ІР-адреса, що діє тільки протягом цього сеансу. Цю адресу видає той сервер, через який відбувається приєднання. У різних сеансах динамічна IP-адреса може бути різною, причому заздалегідь невідомо якою. При кожному приєднанні до мережі Internet програма ICQ, встановлена на комп'ютері користувача, визначає поточну IP-адресу і повідомляє його центральній службі, яка, в свою чергу, оповіщає партнерів користувача. Далі партнери (якщо вони також є клієнтами цієї служби) можуть встановити з користувачем прямий зв'язок. Після встановлення контакту зв'язок відбувається в режимі, аналогічному сервісу IRC.

Сервіс Telnet (віддалений доступ). Він дає можливість абоненту, працювати на будь-якому комп'ютері мережі Internet, як на своїй власній. Часто використовується режим роботи - доступ до віддаленого сервера бази даних. У минулому цей сервіс також широко використовувався для проведення складних математичних розрахунків на віддалених суперкомп'ютерах. У наші дні у зв'язку зі швидким збільшенням обчислювальної потужності ПК необхідність у подібній послузі скоротилася, але служби Telnet у мережі Internet продовжують існувати. Часто протоколи Telnet застосовують для дистанційного керування технічними об'єктами, наприклад, телескопами, відеокамерами, промисловими роботами. Прикладом програми, що реалізує доступ до Telnet-сервісу, може бути програма Net Term.

Доступ користувачів до мережі Internet.

Для роботи в мережі необхідно:

  • фізично приєднати комп'ютер до одного з вузлів мережі Internet;
  • одержати IP-адресу на постійній або тимчасовій основі;
  • встановити і настроїти програмне забезпечення - програми-клієнти тих сервісів, послугами яких мається намір скористатися.

Організаційно доступ до мережі користувачі дістають через провайдери.

Провайдер - це організація (юридична особа), що надає послуги у приєднанні користувачів до мережі Internet.

Як правило, провайдер має постійно ввімкнений досить продуктивний сервер, сполучений з іншими вузлами каналами з відповідною пропускною здатністю, і засоби для одночасного підключення кількох користувачів (багатоканальний телефон, багатопортова плата тощо).

Провайдери роблять подібну послугу на договірній основі, найчастіше орієнтуючись на час роботи користувача або обсяг даних, які пересилаються по мережі. При укладанні договору провайдер повідомляє клієнту всі атрибути, необхідні для підключення та настройки з'єднання (ідентифікатори, номери телефонів, паролі тощо). Як правило, користувачі навчальних закладів, великих організацій, фірм, підприємств приєднуються до мережі Internet через свою локальну мережу. На один із комп'ютерів локальної мережі покладається вирішення завдань proxy-сервера - управління локальною мережею й виконання функцій "посередника" між комп'ютерами користувачів та мережею Internet (proxy - представник, довірена особа).

Всі технічні й організаційні питання взаємодії з провайдером вирішує адміністратор мережі. Для користувачів розробляється інструкція, в якій наводиться перелік дій, які треба виконати для приєднання до мережі Internet. Технічно для приєднання до комп'ютера провайдера потрібні ПК, відповідне програмне забезпечення й модем - пристрій, що перетворює цифрові сигнали від комп'ютера на сигнали для передачі по телефонних лініях і навпаки. Комп'ютер провайдера може виконувати функції хост-машини або звертатися до більш потужних хост-машин для доступу до глобальних ресурсів мережі Internet через високопродуктивний канал передачі даних - магістраль.

Хост-машина (від англ. host - господар) - це комп'ютер, що виконує мережні функції, реалізуючи повний набір протоколів. Крім мережних функцій, хост-машина може виконувати завдання користувача (програми, розрахунки, обчислення). Деякі хост-машини можуть виконувати функції шлюзів - апаратних і програмних засобів для передачі даних між несумісними мережами, наприклад, між мережею Internet та мережами FidoNet. Роль шлюзу між мережею Internet і локальними мережами відіграє рroху-сервер.

Система адрес у мережі Internet.

Адреси потрібні для ідентифікації об'єктів, які можуть цікавити користувача в мережі. Найчастіше такими об'єктами є вузли мережі (сайти), поштові скриньки, файли, Web-сторінки. Для кожного з них існує свій формат адреси. Однак, оскільки об'єкти зосереджено у вузлах мережі, в їхніх ідентифікаторах обов'язково присутня адреса вузла.

Для ідентифікації вузлів і маршрутизації пакетів служить IP-адреса. IP-адреса - це чотирибайтне число, перших два байти якого визначають адресу підмережі, а два інших - адресу вузла в ній. За допомогою IP-адреси можна ідентифікувати більш як 4 млрд. вузлів. На практиці ж через особливості адресації до деяких типів локальних мереж кількість можливих адрес становить понад 2 млрд. Для користувача працювати з числовим зображенням IP-адреси незручно, тому йому пропонується більш проста логічна система доменних імен DNS (Domain Name System) - послідовність імен, сполучених крапками, наприклад, microsoft.com, rambler.ru, itl.net.ua, lviv.ua і т.д.

Домен - група вузлів, об'єднаних за деякою ознакою (наприклад, вузли навчальних закладів, вузли якої-небудь країни, вузли однієї організації і т. д.). Система доменів має ієрархічну деревоподібну структуру, тобто кожний домен проміжного рівня містить групу інших доменів. Кореневий домен є умовним, на верхньому рівні можуть бути розташовані початкові (територіальні) домени різних країн. Ім'я вузла (машини) становить нижній рівень доменного імені та позначається крайнім лівим доменом (рис. 1).

Наведемо доменні імена деяких країн та організацій: us- США, au- Австралія, fr- Франція, са- Канада, jp- Японія, ru- Росія, uа- Україна, de- Німеччина, com- комерційні організація, edu - навчальні заклади, gov - урядові установи, net - постачальники мережних послуг, org - неприбуткові організації. Слід зазначити, що IP та DNS - різні форми запису адреси одного й того самого мережного комп'ютера. Для переведення доменних імен у IP-адресу служить сервіс DNS.

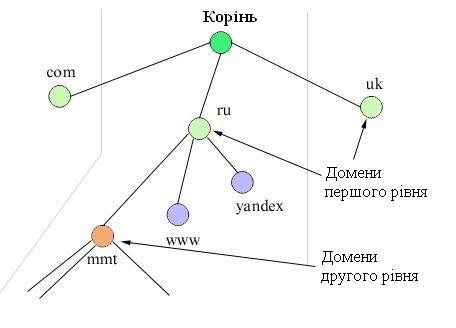

Рис. 1. Ієрархічна структура доменних імен

Для ідентифікації ресурсів мережі (файлів, Web-сторінок) використовується адреса URL (Uniform Resource Locator - уніфікований покажчик ресурсу), яка складається з трьох частин:

  1. зазначення сервісу, що забезпечує доступ до ресурсу (як правило, це ім'я протоколу). Після імені йдуть двокрапка: і два знаки / (коса риска): http://... ;
  2. зазначення DNS імені комп'ютера: http://www.itl.net.ua... ;
  3. зазначення повного шляху доступу до файлу на даному комп'ютері: http://www.itl.net.ua/Faes/Arcbiv/pagel.html

Як роздільник у повному імені використовується знак /. Вводячи ім'я, потрібно точно дотримувати регістр символів, оскільки в Internet малі та великі літери вважаються різними. В електронній пошті адреса складається з імені одержувача (поштової скриньки), знака "@" та доменної адреси поштового сервера (локальної мережі), до якого приєднано одержувача. Наприклад: kovalenko@polynet.lviv.ua .

Контрольні запитання
  1. Який принцип лежить в основі мережевих послуг Internet?
  2. Які послуги забезпечує сервіс FTP?
  3. Для чого призначена електронна пошта?
  4. Що таке Web-сайт? З чого він складається?
  5. Для чого використовується мова гіпертекстової розмітки HTML?
  6. Який принцип дії служби ICQ?
  7. Що таке провайдер? Які функції виконують провайдери?
  8. Які функції виконує proxy-сервер?
  9. За яким принципом формуються назви ресурсів в мережі Internet?
  10. За яким принципом формуються адреси електронної пошти?
Урок 14. Системи автоматизованого перекладу

Ідея використання комп'ютера для автоматичного перекладу текстів виникла ще на початку появи обчислювальної техніки. Для автоматичного перекладу документів з однієї мови на іншу розроблено багато різних програм. Однак через складнощі опису семантики природних мов до цього часу остаточно проблему перекладу ще не вирішено. Проте сучасні засоби автоматизації перекладу досягли такого рівня, який дає змогу ефективно використовувати їх на практиці. Це пов'язано з тим, що в наукових, технічних, економічних та інших текстах, на відміну від художніх, використовується обмежена кількість мовних конструкцій, які більше орієнтовано на однозначну інтерпретацію.

Програми автоматичного перекладу документів доцільно використовувати:
  • при абсолютному незнанні іноземних мов;
  • у разі необхідності одержати переклад швидко, наприклад, при перекладі Web-сторінок;
  • для створення підрядкового перекладу - чернетки, що використовується для повноцінного перекладу;
  • у разі пересилання документів іноземним партнерам.

До засобів автоматизації перекладу можна віднести два типи програм: електронні словники й програми перекладу.

Електронні словники - це засоби для перекладу окремих слів і виразів документа. Деякі з них забезпечують звуковий супровід перекладених слів. Серед найпопулярніших програм даного класу слід відзначити НБАРС - новий великий англо-російський словник, Контекст 3.51, ABBYY Lingvo та ін.

Програми перекладу забезпечують повний цикл перекладу всього документа: введення початкового тексту, переклад на іншу мову, редагування, форматування й збереження перекладеного тексту. Прикладами програм перекладу можуть бути PROMT та Language Master.

Програма PROMT

Цю програму (її більш ранні версії відомо під назвою Stylus) розроблено російською фірмою PROMT. Програма є додатком до операційних систем, таких як Windows 95, 98, NT 4.0, 2000 і може бути інтегрована в комплект програм Microsoft Office, зокрема, у програми Microsoft Word та Excel.

Можливості програми PROMT:
  • забезпечення перекладу документів з англійської, німецької та французької мов на російську і навпаки;
  • до неї можна підключати кілька десятків спеціалізованих словників, що забезпечує правильний переклад термінів, які стосуються певної області знань;
  • динамічне відслідковування напрямку перекладу, тобто визначення мови оригіналу і перекладу;
  • переклад вмісту буфера обміну, поточного параграфа, виділеного фрагмента тексту або всього тексту;
  • забезпечення будь-якого з можливих напрямків перекладу, підключення й відключення словників, доповнення та виправлення їх, складання списку зарезервованих слів, які не перекладаються;
  • робота безпосередньо з програмами розпізнавання текстів, наприклад, FineReader;
  • не виходячи з програми можна використати відомі способи редагування й форматування оригіналу та перекладу;
  • забезпечення перевірки орфографії оригіналу і перекладу після встановлення прикладних програм для перевірки правопису (LingvoCorrector, Пропис, Орфо, Hugo).

Головне вікно програми складається з трьох частин: дві призначені для відображення оригіналу тексту і його перекладу, третя - утворює інформаційну панель, де відображаються інформація про перекладений документ і спеціальні настройки. Вікно має стандартні елементи керування вікна Windows - заголовок, рядок меню, панелі інструментів і т.д.

Для швидкого запуску всіх програм, що входять до складу PROMT, призначений Інтегратор PROMT у вигляді окремої панелі робочого стола Windows. Кнопки панелі Інтегратора, а також пункти контекстного меню, яке викликається клацанням правою клавішею миші на значку Інтегратора, що є на панелі задач, дають змогу вибрати такі функції програми PROMT :

  1. Переклад Clipboard (вміст буфера обміну).
  2. Відкрити файл.
  3. Відкрити WWW-вузол.
  4. Пошук у WWW.
  5. Запустити програму PROMT.
  6. Запустити File Translator - програму перекладу файлів у пакетному режимі.
  7. Запустити WebView - броузер-перекладач, що забезпечує синхронний переклад Web-сторінок при навігації у Internet.
  8. Запустити Quick Translator - програму швидкого перекладу тексту, набраного з клавіатури.

Переклад окремих слів і виділених фрагментів можна здійснити прямо в тексті, навівши на них вказівник миші. Окремі фрагменти тексту можна перекласти без попереднього запуску програми PROMT. Для цього досить, знаходячись в будь-якому текстовому редакторі, наприклад, Notepad або Microsoft Word, скопіювати виділений фрагмент у буфер обміну і викликати функцію Переклад Clipboard Інтегратора PROMT.

Переклад документа за допомогою програми PROMT передбачає проведення кількох етапів:

  1. Введення документа, який необхідно перекласти. Документ може бути завантажений з файлу. Для цього слід виконати стандартну операцію відкриття файлу. Текст для перекладу може також бути набраний на клавіатурі у власному редакторі програми. Для цього треба спочатку створити новий документ за допомогою відповідної команди. Для перекладу введеного з клавіатури тексту без виклику основного вікна програми PROMT можна також скористатися функцією Quick Translator Інтегратора PROMT. У вікні програми Quick Translator, крім перекладу, можна виконати також інші дії з оригіналом і перекладеним текстом: скопіювати переклад у буфер обміну, змінити напрямок перекладу, підключити додаткові словники тощо.
  2. Уточнення параметрів перекладу. Після того, як підготовлено оригінал тексту, що підлягає перекладу, слід визначається напрямок перекладу, тобто з якої мови на яку мову буде здійснюватися переклад, а також уточнити формат тексту оригіналу (формат файлу тексту оригінала, наприклад MS Word файл, форматований текст RTF і т.д.).
  3. Підготовка тексту до перекладу. Вибраний документ відображається в області тексту оригіналу. Перед початком перекладу доцільно перевірити орфографію, оскільки неправильно написані слова будуть сприйматися програмою як невідомі і залишаться без перекладу. У разі необхідності текст можна зберегти для подальшої роботи як документ PROMT. У документі можуть бути слова і словосполучення, які не повинні перекладатися, наприклад, прізвища, назви програмних продуктів (Windows 98, Microsoft Word 2000 тощо). Іноді застосовують транслітерацію - запис із використанням іншого алфавіту, що відповідає написанню або вимові мовою оригіналу (наприклад, прізвище Brown бажано перекласти не як Коричневий, а Браун).

Інколи доводиться відмовлятися від перекладу цілих абзаців, наприклад, текстів програм на алгоритмічних мовах. Щоб відмовитися від перекладу окремих слів, їх треба зарезервувати, тобто встановити на цьому слові курсор, а потім клацнути мишею на відповідній кнопці панелі інструментів або вибрати пункт Зарезервировать... у контекстному меню чи меню Перевод.

Можна зарезервувати фрагмент тексту, заздалегідь виділивши його або цілий абзац. У тексті всі зарезервовані слова й абзаци, що мають залишитися без перекладу, виділяють зеленим кольором. Якість перекладу визначається повнотою словників, які використовуються, з урахуванням граматичних правил. Для кожного документа можна задати набір словників, які переглядаються у певному порядку до першого виявлення слова для перекладу. Програмою PROMT для перекладу передбачено три типи словників:

  • генеральний словник (містить загальновживану лексику і побутове значення слів). Він використовується завжди, причому останнім з усіх словників. Зміна цього словника неможлива;
  • спеціалізовані словники (містять терміни з різних областей). Редагувати ці словники не можна, але їх можна підключати й відключати під час перекладу. Базове постачання програми не містить додаткових словників і їх необхідно встановлювати окремо;
  • словник користувача (створюється користувачем) До нього додаються слова, яких немає в інших словниках, а також уточнені переклади тих або інших слів Як правило, цей словник переглядають насамперед. Словник користувача можна редагувати.

Список словників, що використовуються під час перекладу, відображається у вікні інформаційної панелі. Підключення словників здійснюється за допомогою відповідної команди програми PROMPT.

  1. Переклад документа. Переклад документа починається після вибору користувачем відповідної команди з меню Перевод. Перекладений документ заноситься в область перекладу. Невідомі слова виділяються червоним кольором, а зарезервовані - зеленим. Список невідомих і зарезервованих слів відображається на інформаційній панелі у відповідних вкладках. У разі необхідності невідомі слова можна занести в словник користувача. Початковий текст і переклад можна редагувати, форматувати та перекладати повторно.
  2. Збереження результатів. Після завершення робіт із текстами, оригінал і переклад можна зберегти в одному з форматів, що підтримуються програмою, використовуючи стандартні команди збереження файлу.

Програма PROMT забезпечує ряд додаткових можливостей, які розглянемо окремо.

  1. Сумісна робота з програмою розпізнавання текстів. Якщо до комп'ютера підключено сканер і встановлено програму оптичного розпізнавання текстів, наприклад, FineReader, то її можна запустити безпосередньо з програми перекладу PROMT. Використовуючи сканер, програма FineReader забезпечить перетворення надрукованого на папері тексту на електронну форму і передасть його до програми для перекладу й редагування.
  2. Сумісна робота з пакетом Microsoft Office. Програму перекладу PROMT можна інтегрувати з Word і Microsoft Excel. Це дає змогу перекладати відкриті в цих додатках документи, не виходячи з програм.
  3. Переклад Web-сторінок. До складу програми PROMT входить додаткова програма WebView, яка забезпечує підключення користувача до Web-вузлів, пошук інформації у мережі Internet й автоматичний переклад Web-сторінок з англійської, німецької, французької мов на російську і навпаки. Запустити цю програму можна з панелі Інтегратора PROMT .
Програма Language Master

Програма PROMT 98 не забезпечує переклад з інших мов на українську мову і зворотний переклад. Можна спочатку перекласти документ на російську мову, а потім використати додаткові програми перекладу з російської мови на українську, такі як Рута, РУМП та ін. Цей підхід, крім загальних незручностей, збільшує час, що витрачається на переклад, підвищує ймовірність помилок тощо. Програма Language Master (LM) вільна від цих недоліків, оскільки є лінгвістичним засобом для трьох мов: російської, української та англійської і призначена для підготовки документів на будь-якій з цих мов або їх комбінації та подальшого перекладу тексту на одну з трьох мов у будь-якому напрямку. В наступних версіях передбачається підключення німецької мови.

Система машинного перекладу LM дає змогу здійснювати переклад тексту і перевірку орфографії у різних додатках до Windows 95, 98, NT. Крім того, LM автоматично інтегрується з текстовим редактором Microsoft Word, при цьому Microsoft Word набуває нових функціональних можливо-стей перекладу документів, а LM - розширених засобів редагування й форматування перекладених текстів. До переваг програми LM можна віднести її компактність та простий інтерфейс. Особливості програми LM такі:

  • забезпечується переклад документів з англійської, російської і української мов у будь-якому напрямку;
  • є конвертор текстових файлів із формату DOS у формат Windows;
  • забезпечується перевірка орфографії для всього тексту або виділеного фрагмента будь-якою з трьох мов. Відкоректований текст зберігається в буфері обміну для подальшої заміни;
  • є можливість підключення до програми додаткових словників з економіки та інформатики;
  • забезпечується динамічне відслідковування напрямку перекладу (мови оригіналу і перекладу);
  • програма перекладає окремі слова, виділений фрагмент тексту або весь текст, а також файл або групи файлів у пакетному режимі;
  • забезпечується збереження при перекладі в середовищі Microsoft Word параметрів форматування оригіналу й розташування малюнків, графіків, таблиць та інших об'єктів, вигляду оригіналу;
  • забезпечується повноцінне використання можливостей Microsoft Word щодо редагування, форматування й перевірки орфографії.

Система машинного перекладу LM складається з двох компонентів:

  • незалежного програмного модуля;
  • модуля розширення Microsoft Word.

Незалежний програмний модуль. Незалежний програмний модуль взаємодіє з будь-якими активними додатками Windows, в яких можлива робота з текстом і реалізовані функції роботи з буфером обміну (наприклад, текстовими редакторами, програмами розпізнавання текстів, браузерами тощо). Щоб перекласти слово, фрагмент або весь документ, необхідно їх виділити і в контекстному меню незалежного програмного модуля вибрати пункт Переклад. Після визначення й підтвердження напрямку перекладу та тематики документа здійснюється переклад. Результат перекладу зберігається в буфері обміну і відображається в спеціальному вікні.

Перекладаючи фрагмент, слід мати на увазі, що LM перекладає текст як зв'язані речення з урахуванням усіх граматичних особливостей обох мов. Неперекладені з різних причин слова (помилки в оригіналі, відсутність у словниках) позначаються у вікні перекладу тексту червоним кольором. Їх можна також додати до списку неперекладених слів. Під час перекладу окремого слова у вікні перекладу тексту відображаються виділене слово і всі значення його перекладу, а в буфері обміну зберігається слово оригіналу. Для перекладу файлів або групи файлів їх необхідно заздалегідь виділити у вікні програми перегляду файлової системи. Можна виділити папку, при цьому будуть перекладені всі текстові файли, що знаходяться в ній. Після виділення треба запустити режим перекладу з контекстного меню LM. Програма автоматично вибирає тільки текстові файли формату Windows або DOS із будь-яким розширенням.

Для перекладу файлів складного формату необхідно використати текстовий редактор Microsoft Word. Переклад файлів здійснюється без відображення у будь-якому вікні. Динаміка роботи з кожним файлом відображається на панелі задач у вигляді відсотка перекладеного обсягу тексту. Після завершення роботи на екрані з'являється підсумкове вікно зі списком перекладених файлів. Результат перекладу заноситься у файл з назвою, аналогічною первинному файлу, з доданим за замовчуванням знаком ~. Переклад файлів здійснюється у фоновому режимі, тому можна продовжувати роботу з іншими програмами.

Програма LM має засіб перевірки тексту па наявність орфографічних помилок. Перевірка орфографії, як і переклад, проводиться над фрагментом тексту, який необхідно скопіювати в буфер обміну. Запуск перевірки орфографії здійснюється вибором відповідного пункту в контекстному меню незалежного програмного модуля. Слово з помилкою можна відредагувати безпосередньо у вікні або використати функціональні кнопки. Якщо слово написано правильно, але відсутнє в словнику, то його можна занести в словник. При цьому виконується операція Породження словоформ. Здебільшого словоформи генеруються коректно вже під час видачі діалогового вікна, і користувачеві залишається тільки підтвердити правильність операції.

Модуль розширення Microsoft Word. Він підключається автоматично і забезпечує сумісну роботу текстового редактора Word із перекладачем - програмою LM. Під час запуску Microsoft Word у головному меню з'являються додатковий пункт Мастер і додаткова панель інструментів LM. Коли здійснюється переклад, вікно програми поділяється на дві частини: у верхній знаходиться текст оригіналу, а в нижній відображається його переклад.

Модуль розширення LM в середовищі Microsoft Word дозволяє здійснювати переклад окремих слів, переклад цілого документа з збереженням параметрів форматування і розташування малюнків, графіків, таблиць та інших об'єктів, перевірку орфографії, роботу з словниками, а також конвертацію текстів DOS у Windows. Під час перекладу відбувається автоматичне визначення мови документа, а користувачеві надається можливість задати напрямок перекладу й уточнити тематику документа.

При роботі з програмами перекладу слід пам'ятати, що оскільки ці програми поки ще далекі від ідеалу, автоматичний програмний переклад дає змогу зрозуміти, про що йдеться в оригіналі, але перекладений текст потребує редагування.

Контрольні запитання
  1. В яких випадках доцільно використовувати програми автоматизованого перекладу?
  2. Які типи програм автоматизованого перекладу існують? В чому полягає різниця між ними?
  3. Які можливості забезпечує програма PROMT?
  4. Що таке транслітерація?
  5. Для чого призначена панель Інтегратор PROMT?
  6. З яких етапів складається процес перекладу документа в програмі PROMT?
  7. Які можливості забезпечує система машинного перекладу Language Master?
  8. З яких компонентів складається програма Language Master? Які функції вони виконують?
  9. Чи можна повністю покладатися на переклад здійснений програмами автоматизованого перекладу? Чому?

© 2013-2018. Сайт учителя інформатики Макарця В.І. All Rights Reserved. informatic.sumy.ua
